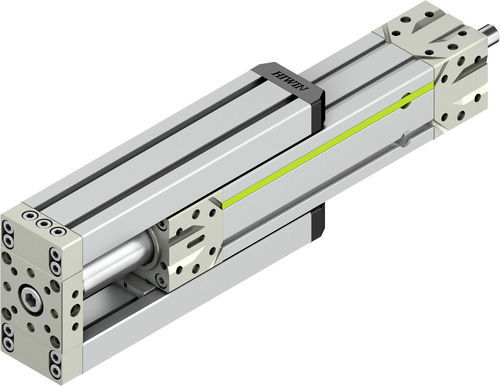

Actionneur électrique EA series

linéairedoubleà intégrer

Aperçu produit
Pour les applications avec charge latérale. Les actionneurs électriques EA-S à double guidage coulissant absorbent les forces radiales supplémentaires sur le tube de piston et offrent une stabilité et une précision de positionnement accrues. Montage à l'élément de fin (end-block) ; la disposition du guidage est librement choisissable et peut être montée ultérieurement. Hub sélectionnable en millimètres. Personnalisation via le configurateur produit ; fichiers CAO et dessins techniques disponibles en téléchargement.

Modèles disponibles et tableau technique
Type | Baugröße [mm] | Pas [mm] | Longueur de course max [mm] | Force dynamique max [N] | Vitesse max [m/s] | Accélération max [m/s²] | Répétabilité [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XXNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XXNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XXNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XXNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XXNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XXNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XXNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XXNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XXNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XXNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XXNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XXNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02

Points clés

• Conçu pour absorber les charges latérales/radiales via deux guidages coulissants (double guidage).
• Stabilité et précision accrues par rapport aux variantes à guidage unique.
• Montage sur l'end-block ; disposition du guidage librement sélectionnable et réadaptable.
• Hub librement sélectionnable en millimètres.
• Large gamme d'accessoires pour adapter l'actionneur à l'application.
• Fichiers CAO et dessins techniques fournis pour intégration dans vos projets.

Caractéristiques / spécifications techniques

• Série : EA-S (actionneur électrique avec guidage coulissant).
• Diamètres disponibles (Size) : 40 mm, 50 mm, 60 mm, 80 mm.
• Pas disponibles : 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 40 mm (selon modèle).
• Longueur de course maximale (modèles listés) : 300 mm.
• Plage de force dynamique maximale : jusqu'à 11 900 N (valeur la plus élevée listée).
• Plage de vitesse maximale : jusqu'à 1,6 m/s (selon modèle).
• Accélération maximale : jusqu'à 20 m/s² (selon modèle).
• Répétabilité : typ. ±0,02 mm.
• Montage : à l'end-block, disposition libre et possible en rééquipement.
• Personnalisation : course en mm, large gamme d'accessoires, configurateur produit et CAO/dessins disponibles.
