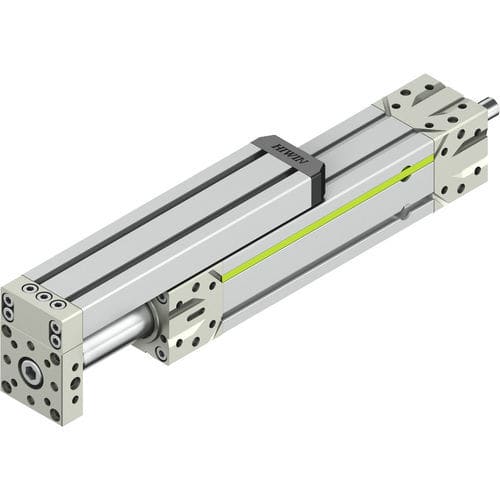

Actionneur électrique EA serieslinéairede type glissière
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- électrique
- Mouvement
- linéaire
- Autres caractéristiques
- de type glissière
- Course
Max: 300 mm
(11,811 in)Min: 0 mm
(0 in)- Alésage
Max: 80 mm
(3,15 in)Min: 40 mm
(1,57 in)- Force
Max: 11,9 kN
Min: 1,7 kN
- Vitesse
Max: 1,6 m/s
(5,25 ft/s)Min: 0,2 m/s
(0,66 ft/s)- Accélération maximale
Max: 20 m/s²
(65,62 ft/s²)Min: 15 m/s²
(49,21 ft/s²)- Répétabilité
0,02 mm
(0,0008 in)
Description
Aperçu
Idéal pour les applications avec des directions de charge variables. Les actionneurs électriques avec guidage par chariot unique absorbent de manière fiable les forces radiales supplémentaires agissant sur le tube de piston. Le guidage est monté sur l'extrémité du bloc pour assurer une direction précise et une stabilité accrue pendant le fonctionnement. Le montage est possible en retrofit. L'agencement est librement sélectionnable et s'adapte à votre situation d'installation.
Tableau produit
Type | Taille [mm] | Pas [mm] | Longueur de course max. [mm] | Force dynamique max. d'avance [N] | Vitesse max. [m/s] | Accélération max. [m/s²] | Répétabilité [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02
Caractéristiques principales
Caractéristiques techniques (résumé)
Idéal pour les applications avec des directions de charge variables. Les actionneurs électriques avec guidage par chariot unique absorbent de manière fiable les forces radiales supplémentaires agissant sur le tube de piston. Le guidage est monté sur l'extrémité du bloc pour assurer une direction précise et une stabilité accrue pendant le fonctionnement. Le montage est possible en retrofit. L'agencement est librement sélectionnable et s'adapte à votre situation d'installation.
Tableau produit
Type | Taille [mm] | Pas [mm] | Longueur de course max. [mm] | Force dynamique max. d'avance [N] | Vitesse max. [m/s] | Accélération max. [m/s²] | Répétabilité [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02
Caractéristiques principales
- Type de guidage : chariot unique conçu pour absorber les forces radiales sur le tube de piston
- Montage : guidage monté sur le bloc d'extrémité ; agencement librement sélectionnable ; possibilité de retrofit
- Course : sélectionnable librement par pas de millimètre
- Personnalisation : large gamme d'accessoires et configurateur ; données CAO et dessins techniques disponibles en téléchargement
- Répétabilité : ± 0,02 mm (selon variante)
Caractéristiques techniques (résumé)
- Alésages disponibles : 40, 50, 60, 80 mm
- Pas disponibles : de 5 mm jusqu'à 40 mm selon le modèle
- Course max. par variante listée : 300 mm
- Plage de force dynamique max. : env. 1700 N à 11900 N selon le modèle/pas
- Vitesses et accélérations max. variables selon le modèle ; exemples dans le tableau
- Répétabilité : ± 0,02 mm
