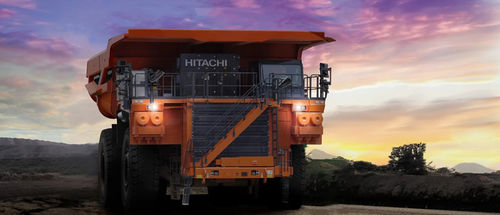

Tombereau rigide EH4000AC-5

à moteur dieselpour mines et carrièrespour applications minières

Aperçu
L'EH4000AC-5 offre une capacité de transport élevée grâce à la combinaison d'une conduite à grande vitesse, d'un couple moteur important et d'une durabilité structurelle renforcée. Il est conçu pour réduire les temps de cycle, améliorer l'efficacité de la flotte et assurer des opérations stables dans diverses conditions de chantier.

Points forts du modèle

• Charge nominale : 242 tonnes (267 tons)
• Masse opérationnelle brute : 422 tonnes (465 tons)
• Puissance moteur nominale : Standard 1 864 kW (2 534 PS, 2 500 HP) ; Option 2 013 kW (2 738 PS, 2 700 HP)

Avantage
La combinaison d'une vitesse de déplacement élevée, d'un couple robuste et de composants structurels renforcés permet de réduire les cycles non productifs et de maintenir une productivité constante dans des environnements exigeants.

Pass match

• Bien adapté aux pelles hydrauliques telles que l'EX5600, et prend en charge un chargement efficace avec des modèles dont l'EX3600 et l'EX8000.
• La configuration assure des performances de chargement efficaces sur un large éventail de conditions d'exploitation.
• Un pass match optimisé réduit les cycles de chargement inutiles et garantit une performance de chargement stable.

Spécification (détaillée)
Moteur
Modèle de moteur : Cummins QSKTA60-CE
Certification émissions : Consommation de carburant optimisée
Puissance nominale(@1900 min-1 (rpm)) ISO 14396 : 1 864 kW (2 534 PS, 2 500 HP)
Nombre de cylindres : 16
Alésage × course : 159 × 190 mm
Cylindrée : 60 L

Transmission électrique
Rapport planétaire : 35.3 : 1
Vitesse maximale (continue) : 65 km/h (Continue 40 mph)

Pneumatiques
Taille des pneus : 50/80R57 (standard)
Largeur de jante : 29 pouces (STD) 32 pouces (OPT)

Capacités de la caisse
Struck (SAE) : 147 ㎥ (192 cu. yd.)
Heaped 2 : 187 ㎥ (245 cu. yd.) [Remarque : capacité de caisse et charge utile susceptibles de varier en fonction de la densité du matériau et de l'application du client.]

Système de direction
Direction : Conforme à ISO5010
Diamètre de braquage (ISO 7457) : 27,4 m (90 ft)

Système hydraulique
Temps de levage de la caisse : 19,0 s
Temps de descente de la caisse (flottement) : 20,0 s

Freins
Freins de service : Freinage avant et arrière appliqué hydrauliquement et frein électrique.
Essieu avant : Disques multiples refroidis à l'huile
Essieu arrière : Disques multiples refroidis à l'huile
Secondaire : Conforme ISO 3450 (SAE J1473)
Freins de stationnement : Étriers à rappel par ressort, libération hydraulique.
Frein électrique : Freinage dynamique maximal (standard) : 3 500 kW (4 759 PS, 4 694 HP)

Masses (approx.)
Châssis avec système de levage et pièces de caisse : 153 500 kg (338 409 lb.)
Caisse hors pièces : 26 500 kg (58 422 lb.) [Remarque : pièces de caisse incluent garde-boues, patins, barres éjectrices, protections, fixations, etc.]
Masse nette de la machine : 180 000 kg (396 832 lb) [Remarque : inclut opérateur, 100% carburant, équipement standard.]
Charge nominale : 242 tonnes (267 tons) [Remarque : calculée selon la Hitachi Loading Policy ; exigences spécifiques du chantier peuvent ajuster la valeur.]
Répartition des masses (vide) : Avant 54% / Arrière 46%
Répartition des masses (chargé) : Avant 35% / Arrière 65%

Cabine
Cabine HI-TEC ROPS FOPS : ROPS conforme ISO3471 et SAE J1040-May 94, FOPS conforme ISO3449.

Construction de la caisse (matériau / épaisseur)
Plancher : 16 mm (0,63 in) acier haute résistance 400 BHN résistant à l'abrasion
Face avant : 9 mm (0,35 in) acier haute résistance 400 BHN résistant à l'abrasion
Flancs : 9 mm (0,35 in) acier haute résistance 400 BHN résistant à l'abrasion
Toit : 6 mm (0,24 in) acier haute résistance 400 BHN résistant à l'abrasion
Coins : 12 mm (0,47 in) acier haute résistance 400 BHN résistant à l'abrasion

Capacités de service
Carter (incl. filtres) : 260 L (68.68472 gal.)
Système de refroidissement moteur : 576 L (152.163072 gal.)
Réservoir carburant (Standard) : 2 170 L (573.25 gal.)
Réservoir carburant (Option) : 4 172 L (1 102.13 gal.)
Système hydraulique : 1 000 L (264.17 gal.)
Système de refroidissement des freins : 550 L (145.29 gal.)
Réducteurs planétaires (G & D) : 300 L (79.25 gal.)
Roues avant (G & D) : 42 L (11.10 gal.)
Lave-glace : 5.3 L (1.40 gal.)
Accumulateur principal : 61 L (16.09 gal.)

Dimensions
Longueur totale : 15 260 mm
Largeur totale : 8 560 mm
Hauteur totale : 7 400 mm
Empattement : 6 040 mm
Voie (roues avant / roues arrière WT) : Avant : 6 010 mm / Arrière WT : 4 960 mm
Largeur véhicule (roues avant / roues arrière) : Avant : 7 340 mm / Arrière : 7 720 mm
Garde au sol (essieu avant / essieu arrière) : Avant : 1 060 mm / Arrière : 860 mm
Porte-à-faux avant : 4 840 mm
Dimensions intérieures de la caisse (L / l) : Longueur : 9 180 mm / Largeur : 7 560 mm
Hauteur bord supérieur de la caisse : 6 790 mm
Hauteur de déversement de la caisse (max / min) : Max : 14 620 mm / Min : 1 600 mm

Caractéristiques / Spécifications techniques

• Modèle : EH4000AC-5
• Charge nominale : 242 tonnes (267 tons)
• Masse opérationnelle brute : 422 tonnes (465 tons)
• Moteur : Cummins QSKTA60-CE, Puissance nominale 1 864 kW (standard)
• Nombre de cylindres : 16
• Taille des pneus (standard) : 50/80R57
• Empattement : 6 040 mm
• Dimensions totales (L×l×h) : 15 260 mm × 8 560 mm × 7 400 mm
• Vitesse continue maximale : 65 km/h
• Capacité de la caisse (heaped) : 187 ㎥ (245 cu. yd.)
• Frein : Disques multiples refroidis à l'huile (avant/arrière) + frein électrique (dyn. max 3 500 kW)
• Cabine : HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• Masse nette de la machine : 180 000 kg
