connecteur de données / carte à carte / parallèle / à angle droit

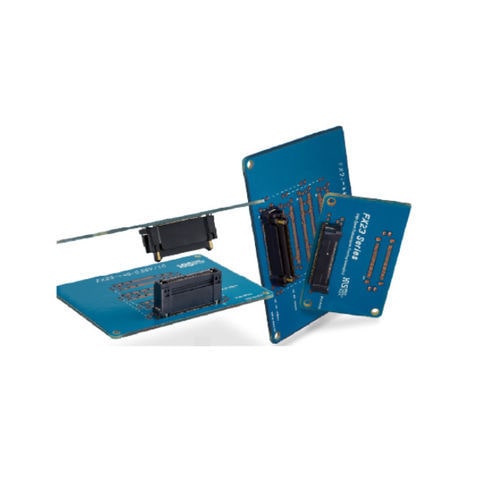

FX23, FX23L Series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
connecteur de données connecteur de données - FX23, FX23L Series
{{requestButtons}}

Caractéristiques

  • Type:

    de données

  • Format:

    carte à carte

  • Forme:

    parallèle, à angle droit

  • Spécification électrique:

    AC/DC

  • Applications produit:

    pour applications automobiles, pour antenne-relais GSM, pour les applications de radiodiffusion, pour appareil médical, pour servomoteur, PLC, de point de vente

  • Domaine:

    pour applications industrielles

  • Courant:

    Max: 12 A

    Min: 0,5 A

  • Tension:

    50 V, 200 V

  • Pas:

    0,5 mm (0,02 in)

Description

La série FX23/FX23L fait partie de la famille de produits FunctionMAX. FunctionMAX se compose de connecteurs carte à carte conçus pour répondre aux exigences du marché industriel avec une fonctionnalité maximale.

Caractéristiques principales
Tailles des contacts : 20, 40, 60, 80, 80, 100, 120
Pas : 0,5 mm
Cote actuelle : 0.Signal 5A / alimentation 3A (4 x contacts d'alimentation total = 12A)
Tension nominale
Signal : AC 50 V
Le pouvoir : DC 200 V
Versions : Angle droit, Parallèle (empilage)

Hauteur accouplée
FX23 : 15, 20, 25, 30 mm
FX23L : 8, 10, 12 mm

Cycles d'accouplement : 100
Température de fonctionnement : -55 à +105°C

Les applications idéales sont les équipements industriels, les équipements de diffusion, les terminaux de point de vente, les dispositifs médicaux, les BTS, les servomoteurs, les automates programmables et la navigation automobile.
