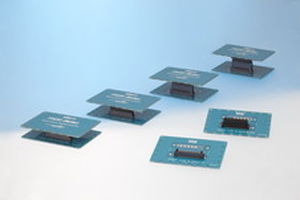

Connecteur de données FX20 SeriesCMScarte à carteparallèle
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Type
- de données
- Format
- CMS, carte à carte
- Forme
- parallèle, droit, à angle droit
- Spécification électrique
- de courant
- Matériau
- en or
- Applications produit
- de vide, pour poutre
- Domaine
- pour applications automobiles, d'automatisme
- Courant primaire
0,5 A
- Tension
50 V
- Pas
0,5 mm
(0,02 in)- Température de fonctionnement
Max: 85 °C
(185 °F)Min: -55 °C
(-67 °F)
Description
Connecteur carte à carte avec structure "floating", au pas de 0,5mm
1. Pas de 0,5mm
2. Type de connexion: Angle droit / Verticale
3. Nombre de voies: 20, 40, 60, 80, 100, 120 et 140
4. Plage de "floating": +/- 0,6 à 0,8 mm dans l'axe X et +/- 0,6 mm dans l'axe Y
5. Contact double points pour une fiabilité de connexion (Cf dessin à droite)
6. Courant admissible: 0,5 A par contact
7. Sécurité de contact de 1,5mm
8. Espace disponible sous le connecteur permettant de mettre des pistes ou des trous sur le PCB
9. Zone d'aspiration pour montage automatique incluse
10. Structure d'auto-alignement et d'autoguidage
