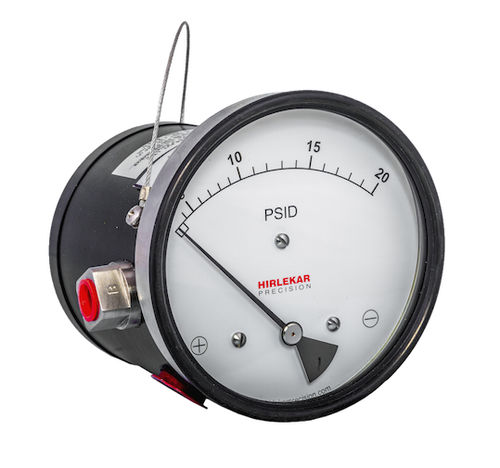

Manomètre différentiel PR 10

analogiqueNPT 1/4NPT 1/2

Dans le modèle antidéflagrant PR 10, le mouvement du piston est converti en un mouvement rotatif calibré approprié de l'aiguille par l'intermédiaire d'une connexion magnétique. Ce type de modèle de piston est utilisé dans les applications où une légère migration du fluide du côté haute pression (HP) vers le côté basse pression (LP) est autorisée. Spécifications Migration - mineure de l'orifice haute pression vers l'orifice basse pression Première marque sur l'échelle - 20 % de la DSE Pièces en contact avec le fluide - Matériau du corps, ressort en SS 302, aimant et joints en céramique Montage - Support de montage direct ou sur tuyau horizontal/vertical de 2 pouces Matériau du corps - SS316 fixé à un boîtier en aluminium ignifugé Joints - Buna-N, Viton et joints toriques en EPDM Fenêtre - Standard : Verre flotté En option : Verre trempé, acrylique et verre de sécurité Protection contre les dépassements de plage - Jusqu'à la pression de service maximale des côtés haut et bas Poids - Environ 2 kg (4,4 lb)
