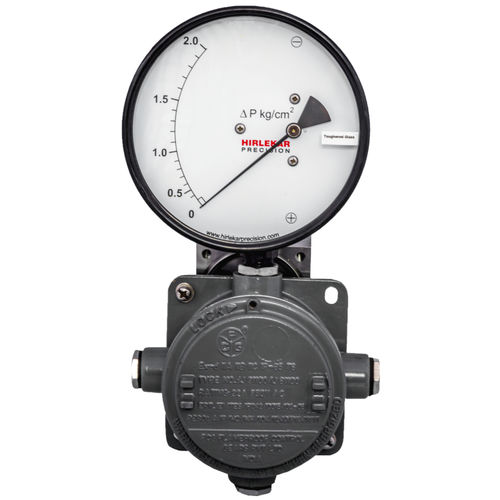

Manomètre différentiel EX 200 DPG

analogiqueNPT 1/4BSP 1/4

Dans le modèle de précision Hirlekar EX-200 DPG, le mouvement du piston est converti en un mouvement rotatif calibré approprié de l'aiguille par l'intermédiaire d'une connexion magnétique. Ce type de modèle de piston est utilisé dans les applications où une migration mineure du fluide du côté haute pression (HP) vers le côté basse pression (LP) est autorisée. Le boîtier antidéflagrant fabriqué par Akron (USA) est homologué ATEX. Caractéristiques techniques Migration - mineure de l'orifice haute pression vers l'orifice basse pression Première marque sur l'échelle - 20 % de la DSE Élément sensible - Piston Pièces en contact avec le sol - Matériau du corps, ressort en SS 302, aimant en céramique et joints d'étanchéité Montage - Selon les plans de la boîte antidéflagrante Pression de service maximale - Aluminium et laiton : 200 bar SS et Monel : 400 bar Matériau du corps - Aluminium, laiton et SS 316 Joints - Buna-N, Viton et joints toriques EPDM Fenêtre - Standard : Verre flotté En option : Verre trempé, acrylique et verre de sécurité Orifices - Bas (côté droit) et arrière Protection contre les dépassements de plage - Jusqu'à la pression de service maximale des côtés haut et bas
