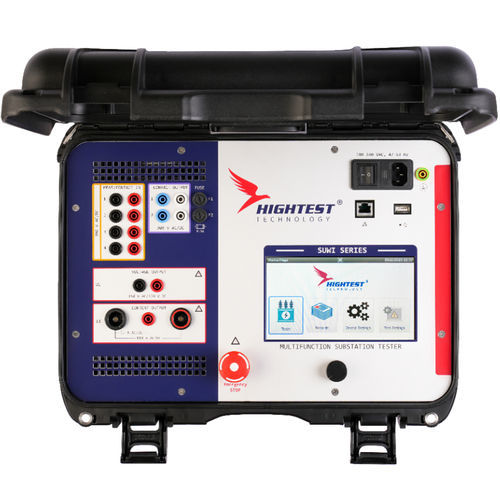

Appareil de mesure multifonction SUWI-120

à résistanceindustrielde transformateur

La série SUWI-120 est un instrument de test polyvalent méticuleusement conçu pour évaluer les performances des appareils d'alimentation et de contrôle dans les sous-stations. Il englobe une série de tests essentiels, notamment l'évaluation précise de la temporisation des relais, la détermination du taux de rotation d'un transformateur, l'examen de la résistance et de la temporisation des contacts des disjoncteurs, ainsi que l'examen des disjoncteurs de puissance, entre autres fonctions critiques. Cet appareil de test de poste polyvalent a gagné le nom de SUWI, car nous sommes convaincus de ses compétences en tant qu'assistant de poste. MESURE DE LA TEMPORISATION DES RELAIS L'instrument SUWI peut tester automatiquement les relais de surintensité, de surtension, de surintensité directionnelle et les relais de contrôle de fréquence. Le SUWI a un courant de sortie réglable jusqu'à 110A AC / 120A DC et une tension de sortie réglable jusqu'à 150V AC / 220V DC. Il dispose de quatre modules d'entrée universels. MESURE DU RAPPORT DES TOURS Utilisant les éléments des tests de performance spécifiés dans la norme ANSI/IEEE C57.12.90, l'instrument effectue des mesures de rapport de transformation avec une précision de 0,08 % sur une plage de rapport de 0,8 à 10 000. Le SUWI mesure également l'angle de phase et la polarité, et peut générer des tensions d'essai de 1V, 4V, 10V, 40V et 100V AC pour faciliter la mesure du rapport des tours pour les transformateurs de courant, de tension et de puissance. RÉSISTANCE DE CONTACT / MESURE DE FAIBLE RÉSISTANCE Le SUWI dispose d'un courant continu de sortie réglable jusqu'à 120 ampères qui facilite la mesure de la résistance de contact d'un disjoncteur, d'un shunt ou d'un sectionneur. Le SUWI-120 peut mesurer la résistance jusqu'à 5 Ω, avec une résolution de 0,01μΩ.
