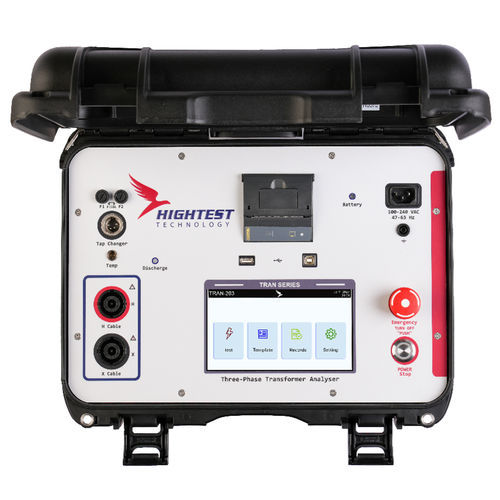

Instrument de mesure multifonction TRAN-203

à résistanceindustrielde transformateur

La série d'instruments TRAN-203 est conçue pour mesurer le rapport des tours et la résistance des enroulements des transformateurs triphasés et monophasés. Grâce à leur interface conviviale, les instruments TRAN permettent une évaluation rapide et précise des paramètres clés des transformateurs. MESURE DU RAPPORT DES TOURS Le TRAN-203 utilise les éléments des tests de performance spécifiés dans la norme ANSI/IEEE C57.12.90. Avec la meilleure précision du marché, le TRAN-203 dispose d'une capacité de mesure de rapport très large avec une précision de 0,08 %. Les autres caractéristiques comprennent la mesure du courant d'excitation du noyau, de l'angle de phase, de la polarité, de l'erreur de rapport et de l'équilibre magnétique. Bien que le TRAN-203 ait une configuration de câble triphasé, les utilisateurs peuvent également effectuer des tests de transformateurs monophasés. Le TRAN-203 peut détecter automatiquement les groupes de vecteurs. L'appareil dispose d'une large plage de fonctionnement pour une utilisation sur des équipements tels que les transformateurs de courant à forte excitation et les transformateurs de potentiel à forte puissance dans les sous-stations. L'instrument peut générer des tensions d'essai de 1V, 4V, 10V, 40V, 100V, 250V AC. MESURE DE LA RÉSISTANCE DES ENROULEMENTS L'application d'un courant continu jusqu'à 20 ampères permet à la série TRAN-203 de mesurer automatiquement la résistance des enroulements primaires et secondaires des transformateurs triphasés. Les instruments TRAN-203 sont conçus pour mesurer la résistance des enroulements primaires et secondaires des transformateurs sans qu'il soit nécessaire de déconnecter et de reconnecter les câbles d'essai. À partir de 0,1 μΩ, la série TRAN-203 peut mesurer jusqu'à 100 000 Ω de résistance. L'instrument peut contrôler l'OLTC. La série TRAN-203 peut démagnétiser le transformateur pour atténuer l'accumulation de rémanence ou de magnétisme résiduel due au test
