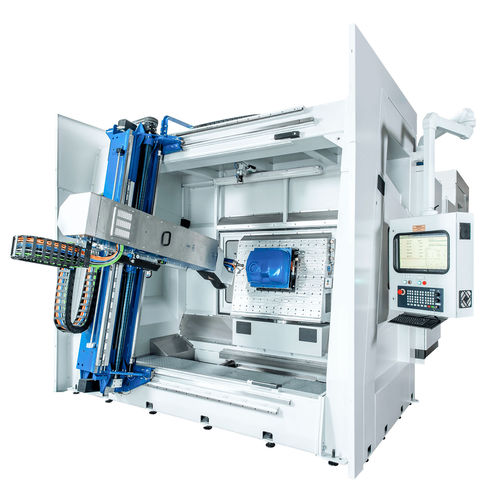

Fraiseuse CNC pour composites G-DT-F (12-10) SB
à 5 axeshorizontaleavec table rotative

fraiseuse CNC pour composites
fraiseuse CNC pour composites
fraiseuse CNC pour composites
fraiseuse CNC pour composites
fraiseuse CNC pour composites
fraiseuse CNC pour composites
fraiseuse CNC pour composites
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
à 5 axes
Orientation de la broche
horizontale
Structure
avec table rotative, à banc incliné
Matière usinée
pour composites
Applications
pour l'industrie aéronautique, pour l'industrie automobile, pour changeur d'outil automatique, pour l'aéronautique, pour l'industrie du moule, pour l'industrie de la plasturgie, pour réalisation de maquettes, de CFAO, pour perçage, pour profilés, pour profilé de menuiserie PVC
Autres caractéristiques
à grande vitesse, compacte, haute performance, de précision, de haute précision, à haute productivité, UGV, forte puissance, avec serrage pneumatique, moyen format
Course X

Max: 3 900 mm
(154 in)

Min: 1 800 mm
(71 in)

Course Y

Max: 2 400 mm
(94 in)

Min: 1 600 mm
(63 in)

Course Z

815 mm
(32 in)

Vitesse de rotation

32 000 rpm
(201 062 rad.min-1)

Puissance

9 kW
(12,24 hp)

Charge max. de la table

Max: 1 000 kg
(2 205 lb)

Min: 500 kg
(1 102 lb)

Description

Capacité de production maximale dans un espace réduit. Grâce à la technologie 5 axes, vous pouvez réaliser des travaux techniquement exigeants sur des solides 3D de manière parfaite et particulièrement efficace. Ce type de précision de production est un argument convaincant dans l'industrie automobile, aéronautique et aérospatiale, ainsi que dans la construction de yachts et dans l'industrie de l'équipement sanitaire. Capacité de production maximale grâce à la table tandem rotative verticale. Gain de place grâce aux dimensions réduites. Tête de fraisage compacte 5 axes pour l'usinage tridimensionnel de haute précision de différents matériaux. Pose et dépose ergonomiques des pièces de l'extérieur de la machine sur la table de chargement à l'avant, avec un angle de chargement de 170°. Gain de temps lors du nettoyage de la machine grâce aux caillebotis et aux bacs de récupération des copeaux à l'intérieur de la machine. Protection contre la poussière, les copeaux et le bruit grâce au concept de sécurité du boîtier périphérique (cabine, scanner laser). - Plage de rotation maxi - C 455° C - Plage de pivotement max. - A 362° - A 362 - 2 tables de travail avec angle de chargement ergonomique de 170° - Chaque côté de table 1 200 x 1 000 mm - Rotation de la table ± 180° ; 3,0 s - Poids de chargement de chaque côté max. 300 kg - Précision de la table ± 0,12 mm - Accélération max. par axe linéaire 3.500 mm/sec² - Vitesse max. en X/Y 60.000 mm/min - Vitesse max. en Z 35.000 mm/min - Vitesse max. en C 15.000°/min - Vitesse max. en A 9.000°/min - Précision de positionnement ± 0,070 mm - Répétabilité ± 0,050 mm - Broche de fraisage haute fréquence DUO Classic 100, IMT - Porte-outil 2 x HSK-C 40, max. 16 mm - Commande CNC Siemens Sinumerik 840D SL Fonctionnement ou NUM Flexium - Dimensions avec cabine de sécurité, env. 5.080 x 3.670 x 3.240 mm (l x l x h) - Poids de la machine env. 6.500 kg

---
