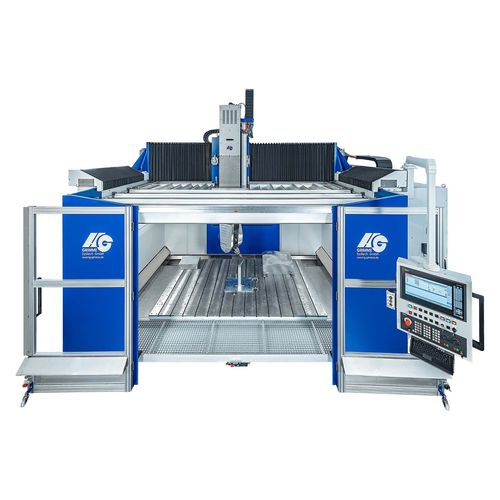

Fraiseuse CNC pour aluminium G-S-F(15-10)MK

à 5 axesverticaleà portique

Tête de fraisage 5 axes avec système de mesure directe pour un usinage spatial optimal. Construction soudée extrêmement stable - faible gauchissement, sans torsion, faible usure. Serrage motorisé des deux axes rotatifs pendant l'usinage lourd. Machine complètement fermée sur les 4 côtés - ouverte vers le haut. Table à rainures en T en acier stable. Bacs de récupération des copeaux avec grilles à marches à l'intérieur de la salle des machines. Axes linéaires calibrés au laser. Utilisation simple, navigation simple dans les menus grâce à une commande Siemens Sinumerik 840D/SL Commande CNC haute performance. Le système Gantry-Drive permet la plus grande précision avec une accélération et une vitesse maximale. Faibles coûts d'entretien grâce à des composants nécessitant peu d'entretien, ainsi qu'à une mécanique et une électronique parfaitement adaptées l'une à l'autre. La fraiseuse de modèle est conçue pour l'usinage de l'aluminium lourd. Bien entendu, les plastiques tels que le PU, l'uréol et les matériaux composites (CFK, GFK) peuvent également être fraisés - Axe de rotation C max. 540° ; serrage avec moteur - Axe de pivotement A ± 110° ; serrage avec moteur - Accélération par axe jusqu'à 3.700 mm/sec² - Axes linéaires X/Y/Z jusqu'à 60/60/30 m/min - Axes rotatifs A/C jusqu'à 14.000°/min - Précision de positionnement X/Y/Z jusqu'à ± 0,045/0,045/0,045/0,035 mm - Répétabilité X/Y/Z jusqu'à ± 0,035/0,035/0,035/0,025 mm - Broche de fraisage haute fréquence 18 kW en fonctionnement continu (S1) jusqu'à max. 21 kW (S6) - Vitesse de rotation 24 000 U/min - Porte-outil HSK 63 F - Tête de fraisage à fourche (avec système de mesure directe et serrage de l'axe) - En option, convoyeur à copeaux pour l'alimentation interne du liquide de refroidissement - Magasin de changement d'outils Système de changement d'outils linéaire protégé contre la poussière, longueur d'outil jusqu'à 300 mm pour 3 x 12 outils - Poids de la machine 14 500 kg
