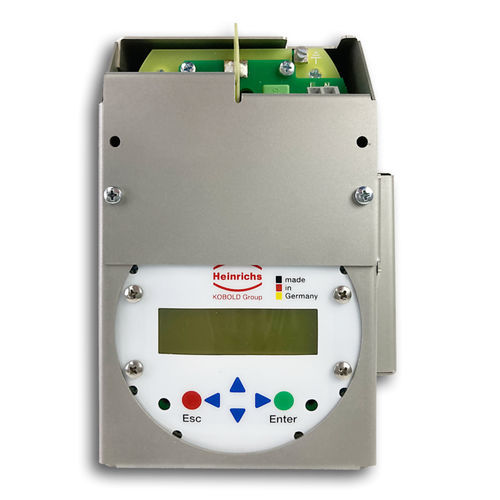

Transmetteur de débit à effet Coriolis UMC4

massiquepour liquidepour liquides et boues

Présentation
Le transmetteur UMC4 en boîtier pour montage en rack est conçu pour les systèmes de mesure de débit massique Coriolis. Il fournit des données synchronisées de débit massique, de densité et de température, adaptées aux processus industriels exigeants et aux applications de transfert de custodie.

Points clés

• Format rack compact pour installations à encombrement réduit
• Conçu pour répondre aux exigences des stations de ravitaillement en hydrogène

Description principale
Le UMC4 traite les signaux des capteurs Coriolis pour fournir des sorties précises de débit massique, de densité et de température. Il prend en charge les liquides, les gaz et les boues, fournissant des mesures fiables pour la régulation de procédé et la métrologie.

Précision requise pour les applications exigeantes
Le transmetteur délivre des valeurs répétables de débit massique et de densité indispensables au contrôle des procédés et au transfert de custodie, avec compensation intégrée pour les variations de température et de pression.

Fonctionnalités

• Mesure multivariable : Sorties simultanées débit massique, densité et température pour réduire la complexité des instruments.
• Traitement en temps réel : Traitement rapide des signaux pour un retour d'information immédiat aux systèmes de contrôle.
• Conception orientée utilisateur : Interface claire pour la configuration sur site et les contrôles d'état.
• Communication polyvalente : Compatibilité HART, Modbus et Profibus pour l'intégration système.

Conçu pour les environnements industriels
Le boîtier pour montage en rack est adapté à l'installation dans des armoires de contrôle et environnements protégés, avec une électronique dimensionnée pour résister aux plages de température et de contamination courantes.

Polyvalence sectorielle
Adaptable aux secteurs chimique, pétrole & gaz, énergie et agroalimentaire ainsi qu'aux stations de ravitaillement en hydrogène où la mesure précise de la masse et de la densité est essentielle.

Intégration simplifiée, efficacité accrue
Empreinte compacte et interfaces normalisées permettant l'intégration directe avec les capteurs Coriolis Heinrichs et les systèmes de contrôle tiers pour faciliter la mise en service.

Amélioration des performances opérationnelles
Diagnostic avancé, algorithmes adaptatifs et journalisation des données pour soutenir la maintenance préventive et l'optimisation des procédés.

Applications
Conçu pour être utilisé avec les débitmètres Coriolis Heinrichs des séries TMU, TMU-W, HPC, TM et TME. Le format rack est particulièrement adapté aux installations de stations de ravitaillement en hydrogène.

Caractéristiques particulières

• Optimisation adaptative du flux : Algorithmes ajustant la mesure aux dynamiques du procédé.
• Diagnostic intelligent : Contrôles prédictifs pour détecter les anomalies avant impact opérationnel.
• Fonctionnement économe en énergie : Faible consommation en service continu.
• Journalisation avancée et analyses : Capture en temps réel pour traçabilité et revue de performance.
• Prêt IoT : Interfaces pour supervision distante et intégration aux plateformes IoT.
• Fonctions de sécurité : Protections au niveau protocolaire pour l'intégrité des données et le contrôle d'accès.
• Interface et alertes personnalisables : Paramètres d'affichage et seuils d'alarme configurables.
• Compensation température & pression : Algorithmes intégrés pour maintenir la précision en conditions variables.

Spécifications techniques

• Installation : montage distant / rack
• Alimentation : 19 … 36 V DC
• Sorties : galvanicement isolées
• Sorties analogiques : 2 x 4 … 20 mA
• Sortie binaire 1 : passive via optocoupleur, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Fréquence : 1 kHz
• Sortie binaire 2 : passive via optocoupleur, Ue = 30 V, Ie = 50 mA, Pe = 0,5 W
• Deuxième sortie impulsion : décalage de phase 90° (optionnel)
• Température ambiante : -20 … 60 °C (-4 … 140 °F)
• Indice de protection : IP 10 (EN 60529)
• Certificats et homologations : ATEX / IECEx (ex. BVS 21ATEX E 063 X, IECEx BVS 21.0069X), marquage CE (2014/34/EU, 2014/30/EU), OIML R139 pour ravitaillement véhiculaires hydrogène
• Communication : HART (prend également en charge Modbus et Profibus)
