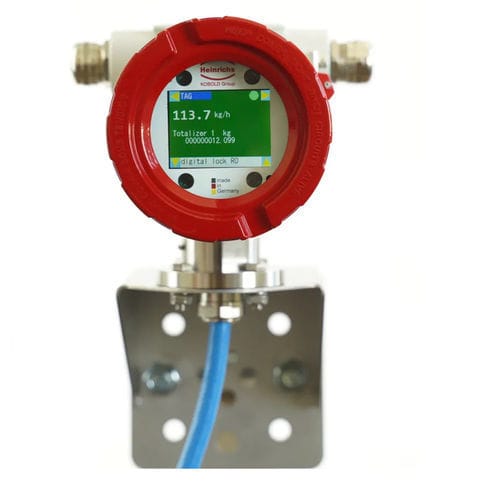

Transmetteur de débit à effet Coriolis UMC5

massiquepour la surveillance de processà affichage numérique intégré

Aperçu

• Écran TFT multi-paramètres couleur, orientation réglable par pas de 90°
• Configuration sans ouverture du boîtier ; idéal pour zones dangereuses (versions antidéflagrantes disponibles)
• Transmetteur Coriolis de dernière génération avec interfaces standard : HART®, Modbus et 4…20 mA
• Traitement rapide du signal pour une mesure précise du débit massique Coriolis
• Conception modulaire pour sorties signal flexibles et évolutivité
• Boîtier antidéflagrant robuste pour applications industrielles exigeantes
• Configuration intuitive directement sur l’appareil sans ouvrir le boîtier
• Bloc de stockage de données intégré (DSB) contenant constante capteur, version, numéro de série et paramètres pour remplacement et mise en service rapides
• Carte SD intégrée pour enregistrement des données et diagnostics

Description
Le transmetteur UMC5 a été développé spécifiquement pour les débitmètres Coriolis et assure un traitement précis et stable des valeurs de débit massique, de densité et de température. Par sa conception compacte et robuste, il convient aux applications industrielles exigeantes. Pour les zones à sécurité renforcée, l’UMC5 est disponible en version antidéflagrante adaptée à la chimie, à l’industrie pétrole et gaz et aux technologies hydrogène.

L’unité de commande intégrée permet d’adapter le transmetteur aux exigences de procédé individuelles. La configuration de base en usine, y compris l’étalonnage, est réalisée par le fabricant. Des paramètres supplémentaires peuvent être modifiés par l’utilisateur à tout moment.

L’UMC5 intègre un bloc de stockage de données (DSB) qui conserve les données essentielles du capteur (constante du capteur, version de l’appareil, numéro de série et autres paramètres) pour faciliter le remplacement rapide et une mise en service sûre et simple.

Communication et intégration
Avec 4…20 mA, HART® et Modbus RTU, l’UMC5 s’intègre dans les systèmes de commande et d’automatisation existants. Les fonctions de diagnostic intégrées et une interface utilisateur ergonomique facilitent la mise en service et la maintenance conditionnelle.

Particularités
Commande externe sans ouverture du boîtier
L’UMC5 peut être commandé depuis l’extérieur sans ouvrir le boîtier, ce qui améliore la sécurité lors de la mise en service et de la maintenance, notamment en zones dangereuses. L’affichage est pivotable par pas de 90° pour une lisibilité optimale selon la position de montage.

Affichage couleur pour indication d’état immédiate
L’écran couleur haute résolution facilite la lecture et la reconnaissance immédiate de l’état ; en cas de défaut, le fond change automatiquement en rouge pour une réaction rapide.

Configuration de sortie flexible via système de slots universel
La conception modulaire avec deux emplacements librement configurables permet la combinaison de sorties analogiques, binaires et d’interfaces de communication pour la modernisation et l’intégration flexible des systèmes.

Carte SD intégrée pour journalisation et diagnostic
La carte SD intégrée enregistre les données de fonctionnement, événements et journaux de diagnostic pour l’analyse, la maintenance et le dépannage.

Traitement rapide du signal avec filtres réglables
L’UMC5 traite rapidement les signaux de mesure et peut être adapté aux exigences des procédés via des niveaux de filtrage sélectionnables. Selon l’application, configurer pour une réponse rapide ou un lissage renforcé.

Réglages de filtre disponibles

• 8 ms
• 28 ms
• 59 ms
• 120 ms
• 243 ms
• 484 ms

Exemples de temps de réponse T90

• 8 ms → env. 0,11 s
• 28 ms → env. 0,21 s
• 243 ms → env. 0,56 s
• 484 ms → env. 1,14 s

Caractéristiques / spécifications techniques

• Type : UMC5
• Destiné à : débitmètres Coriolis (traitement débit massique, densité, température)
• Options de montage : compact, déporté
• Alimentation : 19 … 36 V DC ; 90 … 253 V AC
• Signaux de sortie : sorties galvanquement isolées ; deux emplacements configurables
• Options slot 1 : 1x binaire ; 1x binaire + 1x analogique 4 … 20 mA (passif) avec HART® ; 1x Modbus (RTU, RS485) (non Ex-ia) ; 1x binaire + 1x Modbus (RTU, RS485) (non Ex-ia)
• Options slot 2 : 1x binaire ; 1x binaire + 1x analogique 4 … 20 mA (passif) ; 2x binaire
• Communication : HART® ; Modbus (RTU, RS485)
• Température ambiante : -20 … 60 °C
• Indice de protection : IP 68 (EN 60529)
• Certificats/approbations (en cours) : ATEX / IECEx – II (1)2G Ex db [ia Ga] IIC T6 .. T3 Gb ; II (1GD)2D Ex ia tb [ia Da] [ia IIC Ga] IIIC T80°C,T95°C Db
• Marquage CE : Directive ATEX 2014/34/UE ; Directive CEM 2014/30/UE ; Directive basse tension 2014/35/UE
• Affichage : TFT couleur multi-paramètres, orientation réglable par pas de 90° ; indication automatique de défaut
• Stockage & diagnostics : DSB intégré et carte SD intégrée pour données de fonctionnement, événements et journaux de diagnostic
• Design : construction modulaire pour maintenance aisée, boîtier antidéflagrant robuste pour applications industrielles
