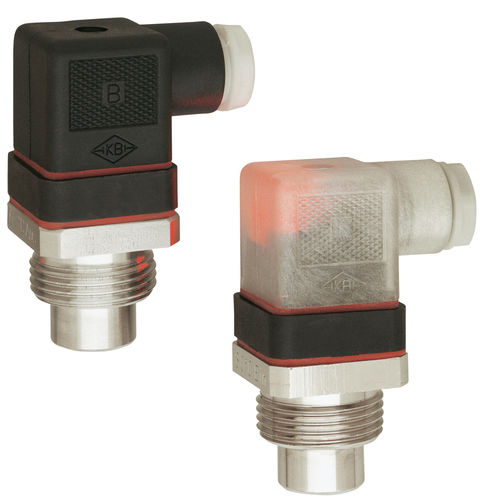

Interrupteur thermique bimétallique TWR ss=eries

NONFfileté

Présentation
Les interrupteurs de température KOBOLD de type TWR utilisent un élément bimétallique avec contact à bascule pour surveiller la température des liquides dans les tuyauteries et les réservoirs. Les appareils sont disponibles en laiton (vernissé/niquelé) ou en acier inoxydable et se montent par un filetage d'encliquetage G ¾ dans un manchon soudé sur la conduite ou le réservoir. Les points de commutation sont fixes, réglés par paliers de 5 °C entre 30 °C et 50 °C et par paliers de 10 °C entre 50 °C et 120 °C. Contacts disponibles en NF (N/C) ou NO (N/O). Raccordement électrique standard par prise (DIN 43 650); une lampe témoin peut être intégrée en option pour indiquer l'état de commutation.

Points forts

• Montage simple par filetage G ¾
• Indépendant de la position
• Matériaux : laiton nickelé ou acier inoxydable
• Plage de point de commutation fixe : +30 °C … +120 °C
• Types de contact : NF ou NO

Applications
Surveillance des températures de liquides dans les tuyauteries et réservoirs industriels (contrôle de procédé, sécurité).

Données techniques
Point de commutation : fixe +30 … +120 °C (paliers de 5 °C pour 30–50 °C ; paliers de 10 °C pour 50–120 °C). Raccordement / Montage : filetage d'encliquetage G ¾ dans manchon soudé. Matériaux : laiton (vernissé/niquelé) ou acier inoxydable. Raccordement électrique : prise DIN 43 650. Précision :

• 30 … 90 °C : ±5 °C
• 100 … 120 °C : ±7 °C

Hystérésis : max. 20 °C.

Caractéristiques / spécifications techniques

• Type / Modèle : TWR
• Fonction : interrupteur bimétallique pour surveillance de la température des liquides
• Point de commutation : +30 °C … +120 °C (paliers 5 °C / 10 °C)
• Types de contact : NF (N/C) ou NO (N/O)
• Matériaux : laiton nickelé ou acier inoxydable
• Raccordement / Montage : filetage G ¾ dans manchon soudé
• Raccordement électrique : prise DIN 43 650 (lampe témoin en option)
• Précision : 30–90 °C ±5 °C ; 100–120 °C ±7 °C
• Hystérésis : max. 20 °C
• Application : surveillance des températures de liquides dans tuyauteries et réservoirs
