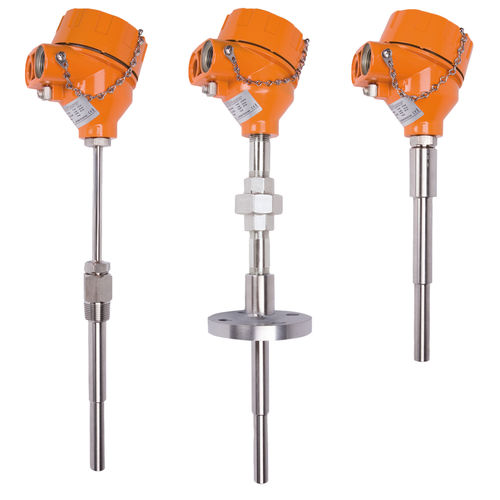

Capteur de température RTD TWL series

Pt100à résistanceà résistance de platine

Description du produit
Thermomètres à résistance pour la mesure de la température dans les liquides, les solides et les gaz. Disponible en capteur Pt100 simple ou Pt100 double en classe A ou B. Deux formes de tête proposées : tête forme B pour Ex ia et tête forme XD en version Ex d.

Versions disponibles

• Exécution Ex ia ou Ex d
• Avec socle de connexion en céramique (sans transmetteur)
• Avec transmetteur
• Avec transmetteur et affichage LCD

Points forts

• Plage de mesure : -80 … +600 °C (selon version)
• Capteur Pt100 en classe A ou B (IEC 751)
• Sorties : résistance (2/3/4 fils) ou analogique 4-20 mA
• Transmetteur de tête optionnel avec protocole HART® ou PROFIBUS® / Fieldbus et affichage
• Versions ATEX disponibles : Ex ia et Ex d

Applications
Mesure et surveillance de la température de la plupart des liquides et des solides légers en CVC, réfrigération, chauffage et fours, construction de machines et d'installations, ainsi que dans l'industrie chimique. Montage possible dans réservoirs, silos, cuves de stockage et canalisations.

Données techniques
Précision
Pt100 classe A ou B selon IEC 751

Raccords process

• Flasques selon DIN / ANSI
• Manchon à souder
• Filetage externe

Pièces en contact avec le produit

• Acier inoxydable 1.4404 (316L) (autres matériaux sur demande)

Plage de mesure

• -30 … +550 °C
• -80 … +600 °C

Pression de service

• Max. 250 bar – dépend de la manchette de protection

Données électriques

• Sortie : valeur de résistance, 2-, 3- ou 4‑fils
• Sortie : 4…20 mA
• Tension d'alimentation : 8…35 VDC avec HART ; 9…32 VDC avec PROFIBUS / FIELDBUS FOUNDATION

Degré de protection
IP54 … IP68

Certificats et homologations
ATEX – Ex ia ou Ex d

Communication
4-20 mA, HART®, PROFIBUS / FIELDBUS FOUNDATION

Caractéristiques / spécifications

• Modèle : TWL
• Plage de mesure : -80 … +600 °C (selon version)
• Capteur : Pt100, simple ou double, classe A ou B (IEC 751)
• Sorties : résistance (2/3/4 fils) ou 4…20 mA
• Transmetteur de tête optionnel : HART®, PROFIBUS / FIELDBUS FOUNDATION, affichage
• Versions ATEX : Ex ia ou Ex d (tête forme B ou XD)
• Pièces en contact avec le produit : acier inoxydable 1.4404 (316L)
• Raccords process : brides (DIN/ANSI), manchon à souder, filetage externe
• Pression de service max. : jusqu'à 250 bar (selon manchette de protection)
• Degré de protection : IP54 … IP68
