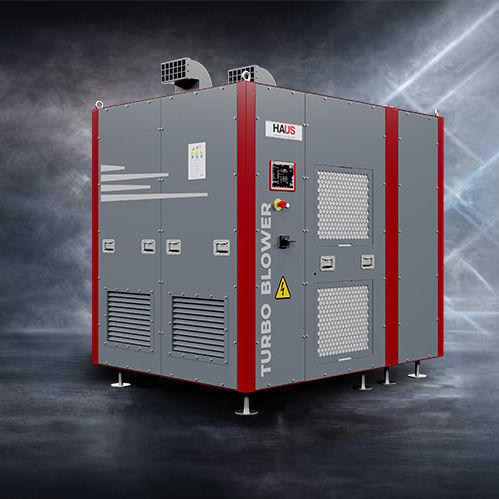

Turbo-soufflante d'air ILP081

à rotorcentrifugepour le traitement des eaux usées

Présentation
La soufflante turbo à palier magnétique utilise des paliers magnétiques actifs (radiaux et axiaux) pilotés par un contrôleur électronique qui distribue la puissance, acquiert les données de champ et enregistre les réglages géométriques. Des paliers auxiliaires assurent une position de repos sécurisée en cas de défaillance.
Le champ électromagnétique maintient l'arbre et la roue en position non contact, permettant une rotation sans frottement et limitant l'usure mécanique.
Le positionnement précis de l'arbre réduit l'entrefer entre la roue et la carrosserie, diminuant les pertes de charge et améliorant l'efficacité du compresseur.
La consommation énergétique du système de positionnement est généralement inférieure à 400 W, rendant les paliers magnétiques compétitifs sur le plan énergétique par rapport aux solutions classiques.
Le contrôleur enregistre la géométrie et restaure la position correcte du rotor à chaque démarrage. La conception non contact permet une exploitation sans maintenance et des cycles démarrage/arrêt illimités.
Un amortissement électronique peut être appliqué pour réduire les vibrations de rotation et permettre un passage en douceur des vitesses critiques. La capacité de charge est indépendante de la vitesse de rotation.
L'élimination des transmissions mécaniques, des joints et des boîtes d'engrenages aboutit à une solution totalement non contact et sans huile.
Les systèmes HAUS Turbo Blower sont largement utilisés pour l'aération des stations d'épuration et dans les procédés industriels nécessitant aération, fiabilité, efficience énergétique et faible niveau sonore.
Les soufflantes à palier magnétique permettent jusqu'à 40 % d'économie d'énergie par rapport aux systèmes conventionnels en optimisant débit et puissance selon la demande en oxygène du process.

Caractéristiques techniques et avantages

• Plage de capacités étendue selon les modèles
• Faible niveau sonore
• Systèmes de contrôle avancés pour optimisation
• Supervision à distance et intégration automatisation

Avantages de conception et d'exploitation

• Conception non contact et sans huile — pas de transmissions, joints ou boîte d'engrenages
• Faible maintenance et coûts d'exploitation réduits
• Encombrement compact pour installation flexible en espaces contraints
• Amélioration de l'efficacité énergétique avec retour sur investissement rapide

Modèles produits et spécifications techniques
ILP081 / ELP081
DIMENSIONS (L* l, H): 2240x1680, H2200 mm
POIDS: 2100 kg
PRESSION MAX SORTIE: 800 mbar
PUISSANCE ARBRE MOTEUR: 170 kW
PUISSANCE MAX PACKAGE: 200 kW
DEBIT MIN: 3.000 m³/h
DEBIT MAX: 9.000 m³/h

ILP083 / ELP083
DIMENSIONS (L* l, H): 1530x1680, H2200 mm
POIDS: 1800 kg
PRESSION MAX SORTIE: 800 mbar
PUISSANCE ARBRE MOTEUR: 200 kW
PUISSANCE MAX PACKAGE: 200 kW
DEBIT MIN: 3.000 m³/h
DEBIT MAX: 9.500 m³/h

ILP085 / ELP085
DIMENSIONS (L* l, H): 2480x1680, H2200 mm
POIDS: 2600 kg
PRESSION MAX SORTIE: 800 mbar
PUISSANCE ARBRE MOTEUR: 250 kW
PUISSANCE MAX PACKAGE: 300 kW
DEBIT MIN: 4.800 m³/h
DEBIT MAX: 13.500 m³/h

ILP087 / ELP087
DIMENSIONS (L* l, H): 2480x1680, H2200 mm
POIDS: 3000 kg
PRESSION MAX SORTIE: 800 mbar
PUISSANCE ARBRE MOTEUR: 350 kW
PUISSANCE MAX PACKAGE: 400 kW
DEBIT MIN: 5.750 m³/h
DEBIT MAX: 17.300 m³/h

IMP125 / EMP125 (M Series)
DIMENSIONS (L* l, H): 2480x1680, H2200 mm
POIDS: 2600 kg
PRESSION MAX SORTIE: 1200 mbar
PUISSANCE ARBRE MOTEUR: 250 kW
PUISSANCE MAX PACKAGE: 300 kW
DEBIT MIN: 4.200 m³/h
DEBIT MAX: 12.000 m³/h

IMP123 / EMP123 (M Series)
DIMENSIONS (L* l, H): 1530x1680, H2200 mm
POIDS: 1800 kg
PRESSION MAX SORTIE: 1200 mbar
PUISSANCE ARBRE MOTEUR: 200 kW
PUISSANCE MAX PACKAGE: 220 kW
DEBIT MIN: 2.800 m³/h
DEBIT MAX: 8.500 m³/h

IMP121 / EMP121 (M Series)
DIMENSIONS (L* l, H): 2240x1680, H2200 mm
POIDS: 2100 kg
PRESSION MAX SORTIE: 1200 mbar
PUISSANCE ARBRE MOTEUR: 170 kW
PUISSANCE MAX PACKAGE: 200 kW
DEBIT MIN: 2.800 m³/h
DEBIT MAX: 8.000 m³/h

IHP167 / EHP167 (H Series)
DIMENSIONS (L* l, H): 2480x1680, H2200 mm
POIDS: 3050 kg
PRESSION MAX SORTIE: 1600 mbar
PUISSANCE ARBRE MOTEUR: 350 kW
PUISSANCE MAX PACKAGE: 400 kW
DEBIT MIN: 3.000 m³/h
DEBIT MAX: 9.000 m³/h

Résumé des spécifications techniques

• Consommation énergétique du positionnement magnétique < 400 W (typique)
• Conception non contact et sans huile — fonctionnement sans maintenance et cycles démarrage/arrêt illimités
• Classes de pression disponibles : séries L jusqu'à 800 mbar ; M jusqu'à 1200 mbar ; H jusqu'à 1600 mbar
• Plage de puissance arbre moteur : de 170 kW à 350 kW (selon modèle)
• Puissance package jusqu'à 400 kW sur modèles haut de gamme
• Débits selon modèle : ~2.800 m³/h à ~17.300 m³/h suivant modèle
• Paliers auxiliaires pour position de repos sécurisée en cas de défaillance (ex. inversion de rotation)
• Le contrôleur stocke les données géométriques permettant la restauration immédiate de la position au démarrage
• Amortissement électronique des vibrations pour passage en douceur des vitesses critiques
• Conçu pour faible niveau sonore, supervision à distance, intégration automatisation et optimisation énergétique (jusqu'à 40 % d'économie vs systèmes classiques)
