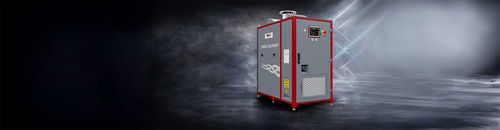

Turbo-soufflante d'air Air Foil Bearing Turbo Blower

centrifugeà rotorde process

Présentation
Gamme de soufflantes turbo sans huile et sans contact conçue pour l'aération et les procédés industriels. Les soufflantes HAUS à palier à coussinet d'air associent compression centrifuge à grande vitesse et paliers à film d'air pour fournir une alimentation en air efficace et nécessitant peu d'entretien sur une large plage de capacités.

Principe de fonctionnement
Les paliers à coussinet d'air supportent le rotor sur un mince film d'air généré par la rotation, supprimant la lubrification et le contact mécanique. La conception HAUS utilise un moteur haute vitesse entraînant une roue centrifuge ; les forces aérodynamiques créent un support auto-équilibrant sur le film d'air, réduisant les frictions et l'usure et prolongeant les intervalles de maintenance.

Performances et contrôle
Le moteur électrique à entraînement direct accélère l'impulseur à haute vitesse, aspirant l'air par l'admission et convertissant l'énergie cinétique en pression dans le diffuseur. Le système offre une haute efficacité et une faible consommation d'énergie. Le variateur de fréquence (VFD) intégré permet une adaptation rapide aux variations de débit et de pression, optimisant l'énergie et assurant une alimentation stable pour les charges variables (ex. : aération des stations d'épuration). Les options de contrôle avancées permettent la gestion du débit et de l'énergie selon les besoins du procédé.

Avantages

• Fonctionnement sans huile et sans contact (aucun système de lubrification)
• Réduction des frictions mécaniques et de l'usure pour une durée de vie prolongée
• Coûts de maintenance et d'exploitation réduits
• Encombrement compact pour une installation flexible
• Faible niveau sonore et vibrations réduites
• Surveillance à distance et intégration en automatisation
• Haute efficacité énergétique avec jusqu'à 40% d'économies d'énergie (indiqué)

Caractéristiques techniques et avantages

• Jusqu'à 40% d'économies d'énergie
• Système de palier sans huile et faible entretien
• Faible bruit et vibrations
• Conception compacte et gain de place
• Surveillance à distance et intégration en automatisation

Applications
Utilisée principalement pour l'aération des bassins des stations d'épuration et dans de nombreux procédés industriels nécessitant une aération fiable et efficace. Convient aux installations visant la réduction des coûts d'exploitation et l'amélioration de la durabilité.

Modèles de produits — Caractéristiques techniques

ALP022
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1350, H1670 mm
POIDS: 250 kg
PRESSION MAXIMALE DE REFouLEMENT: 800 mbar
PUISSANCE ARBRE MOTEUR: 22 kW
PUISSANCE MAXIMALE DU PACK: 24 kW
DEBIT MINIMUM: 550 m³/sa
DEBIT MAXIMUM: 1.250 m³/sa

ALP135
DIMENSIONS (Longueur * Largeur, Hauteur): 950x1630, H1900 mm
POIDS: 950 kg
PRESSION MAXIMALE DE REFouLEMENT: 800 mbar
PUISSANCE ARBRE MOTEUR: 135 kW
PUISSANCE MAXIMALE DU PACK: 150 kW
DEBIT MINIMUM: 3.300 m³/sa
DEBIT MAXIMUM: 7.150 m³/sa

ALP115
DIMENSIONS (Longueur * Largeur, Hauteur): 950x1630, H1900 mm
POIDS: 900 kg
PRESSION MAXIMALE DE REFoulement: 800 mbar
PUISSANCE ARBRE MOTEUR: 115 kW
PUISSANCE MAXIMALE DU PACK: 125 kW
DEBIT MINIMUM: 2.900 m³/sa
DEBIT MAXIMUM: 6.000 m³/sa

ALP095
DIMENSIONS (Longueur * Largeur, Hauteur): 950x1630, H1900 mm
POIDS: 850 kg
PRESSION MAXIMALE DE REFoulement: 800 mbar
PUISSANCE ARBRE MOTEUR: 95 kW
PUISSANCE MAXIMALE DU PACK: 105 kW
DEBIT MINIMUM: 2.850 m³/sa
DEBIT MAXIMUM: 4.950 m³/sa

ALP075
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1500, H1745 mm
POIDS: 635 kg
PRESSION MAXIMALE DE REFoulement: 800 mbar
PUISSANCE ARBRE MOTEUR: 75 kW
PUISSANCE MAXIMALE DU PACK: 85 kW
DEBIT MINIMUM: 1.650 m³/sa
DEBIT MAXIMUM: 3.100 m³/sa

ALP055
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1500, H1745 mm
POIDS: 570 kg
PRESSION MAXIMALE DE REFoulement: 800 mbar
PUISSANCE ARBRE MOTEUR: 55 kW
PUISSANCE MAXIMALE DU PACK: 60 kW
DEBIT MINIMUM: 1.250 m³/sa
DEBIT MAXIMUM: 2.700 m³/sa

ALP045
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1500, H1745 mm
POIDS: 500 kg
PRESSION MAXIMALE DE REFoulement: 800 mbar
PUISSANCE ARBRE MOTEUR: 45 kW
PUISSANCE MAXIMALE DU PACK: 50 kW
DEBIT MINIMUM: 1.150 m³/sa
DEBIT MAXIMUM: 2.550 m³/sa

ALP037
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1350, H1670 mm
POIDS: 300 kg
PRESSION MAXIMALE DE REFoulement: 800 mbar
PUISSANCE ARBRE MOTEUR: 37 kW
PUISSANCE MAXIMALE DU PACK: 42 kW
DEBIT MINIMUM: 800 m³/sa
DEBIT MAXIMUM: 1.950 m³/sa

ALP029
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1350, H1670 mm
POIDS: 270 kg
PRESSION MAXIMALE DE REFoulement: 800 mbar
PUISSANCE ARBRE MOTEUR: 29 kW
PUISSANCE MAXIMALE DU PACK: 32 kW
DEBIT MINIMUM: 725 m³/sa
DEBIT MAXIMUM: 1.700 m³/sa

Série M (moyenne pression)
AMP022
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1350, H1670 mm
POIDS: 250 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 22 kW
PUISSANCE MAXIMALE DU PACK: 24 kW
DEBIT MINIMUM: 500 m³/sa
DEBIT MAXIMUM: 1.100 m³/sa

AMP135
DIMENSIONS (Longueur * Largeur, Hauteur): 950x1630, H1900 mm
POIDS: 950 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 135 kW
PUISSANCE MAXIMALE DU PACK: 150 kW
DEBIT MINIMUM: 3.000 m³/sa
DEBIT MAXIMUM: 6.250 m³/sa

AMP095
DIMENSIONS (Longueur * Largeur, Hauteur): 950x1630, H1900 mm
POIDS: 850 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 95 kW
PUISSANCE MAXIMALE DU PACK: 105 kW
DEBIT MINIMUM: 2.400 m³/sa
DEBIT MAXIMUM: 4.500 m³/sa

AMP115
DIMENSIONS (Longueur * Largeur, Hauteur): 950x1630, H1900 mm
POIDS: 900 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 115 kW
PUISSANCE MAXIMALE DU PACK: 125 kW
DEBIT MINIMUM: 2.600 m³/sa
DEBIT MAXIMUM: 5.250 m³/sa

AMP075
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1500, H1745 mm
POIDS: 635 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 75 kW
PUISSANCE MAXIMALE DU PACK: 85 kW
DEBIT MINIMUM: 1.300 m³/sa
DEBIT MAXIMUM: 2.800 m³/sa

AMP055
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1500, H1745 mm
POIDS: 570 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 55 kW
PUISSANCE MAXIMALE DU PACK: 60 kW
DEBIT MINIMUM: 1.100 m³/sa
DEBIT MAXIMUM: 2.250 m³/sa

AMP045
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1500, H1745 mm
POIDS: 500 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 45 kW
PUISSANCE MAXIMALE DU PACK: 50 kW
DEBIT MINIMUM: 1.000 m³/sa
DEBIT MAXIMUM: 2.250 m³/sa

AMP037
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1350, H1670 mm
POIDS: 300 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 37 kW
PUISSANCE MAXIMALE DU PACK: 42 kW
DEBIT MINIMUM: 700 m³/sa
DEBIT MAXIMUM: 1.700 m³/sa

AMP029
DIMENSIONS (Longueur * Largeur, Hauteur): 850x1350, H1670 mm
POIDS: 270 kg
PRESSION MAXIMALE DE REFoulement: 1200 mbar
PUISSANCE ARBRE MOTEUR: 29 kW
PUISSANCE MAXIMALE DU PACK: 32 kW
DEBIT MINIMUM: 650 m³/sa
DEBIT MAXIMUM: 1.500 m³/sa

Remarque
*Les spécifications peuvent être modifiées sans préavis. Les caractéristiques ci-dessus proviennent de la fiche produit et des tableaux de modèles.
