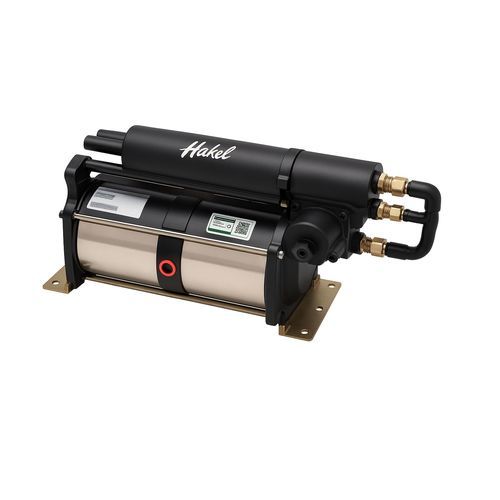

Amplificateur d'air mono-étagé 8AAD-2

Les amplificateurs d'air de la série 8AAD-2 de Haskel sont des amplificateurs de pression pneumatique à haut rendement conçus pour augmenter la pression de l'air comprimé dans les applications industrielles nécessitant une pression élevée sans électricité. L'amplificateur d'air Haskel 8AAD-2 à double effet et à simple étage est conçu pour augmenter efficacement la pression de l'air avec un rapport de pression nominal de 2:1. Ce modèle est capable d'augmenter la pression d'entrée d'air jusqu'à une sortie maximale de 300 PSIG, ce qui en fait un choix fiable pour les applications nécessitant une amplification de pression modérée. Taille de l'entraînement d'air : 8 pouces rapport du 1er étage : 2:1 Pression minimale d'alimentation en gaz : 25 psi Pression d'alimentation en gaz maximale : 300 psi Pression de sortie nominale maximale : 300 psi Formule de calcul de la pression statique de sortie : Pa + Ps (Pa = pression d'entraînement de l'air, Ps = pression d'alimentation en gaz) Pression d'entraînement minimale de l'AIR : 40 psi Pression d'entraînement maximale de l'AIR : 130 psi Un amplificateur de pression d'air est une pompe à air qui est entraînée par une partie de l'alimentation en air comprimé entrant, ce qui lui permet de cycler et de pomper le reste de l'alimentation à une pression de sortie plus élevée. La pression est générée par l'utilisation d'un assemblage de pistons à surface différentielle (Fig. 1). L'air à basse pression appliqué à une grande surface crée de l'air à haute pression sur une petite surface. Le cyclage est réalisé par l'utilisation de deux vannes pilotes qui pilotent et ventilent alternativement l'extrémité de la grande surface d'un tiroir de cyclage déséquilibré. L'extrémité de la petite surface du tiroir de cyclage utilise un ressort pneumatique permanent. Ce tiroir de cyclage déséquilibré garantit que l'amplificateur d'air effectue des cycles à la demande.
