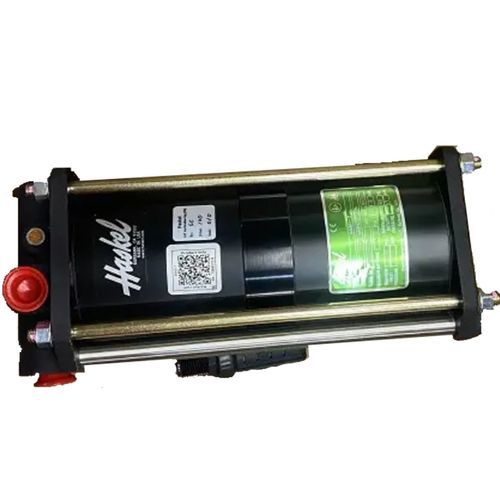

Amplificateur d'air mono-étagé 4AAD-2

Les amplificateurs d'air de la série 4AAD-2 de Haskel sont des amplificateurs de pression pneumatique à haut rendement conçus pour augmenter la pression de l'air comprimé dans les applications industrielles nécessitant une pression élevée sans électricité. Avec un rapport de pression nominal de 2:1 (rapport du deuxième étage N/A), l'amplificateur d'air Haskel modèle 4AAD-2 à double effet et à un étage peut augmenter la pression de l'air jusqu'à un maximum de 250 psi PSIG. Taille de l'entraînement d'air : 4 po rapport du 1er étage : 2:1 rapport du 2e étage : N/A Un amplificateur de pression est une pompe à air alimentée par une partie de l'air comprimé entrant, ce qui lui permet de cycler et de pomper le reste de l'air comprimé à une pression de sortie plus élevée. La pression est générée par l'utilisation d'un assemblage de pistons à surface différentielle (Fig. 1). L'air à basse pression appliqué à une grande surface crée de l'air à haute pression sur une petite surface. Le cyclage est réalisé par l'utilisation de deux vannes pilotes qui pilotent et ventilent alternativement l'extrémité de la grande surface d'un tiroir de cyclage déséquilibré. L'extrémité de la petite surface du tiroir de cyclage utilise un ressort pneumatique permanent. Ce tiroir de cyclage déséquilibré garantit que l'amplificateur d'air effectue des cycles à la demande.
