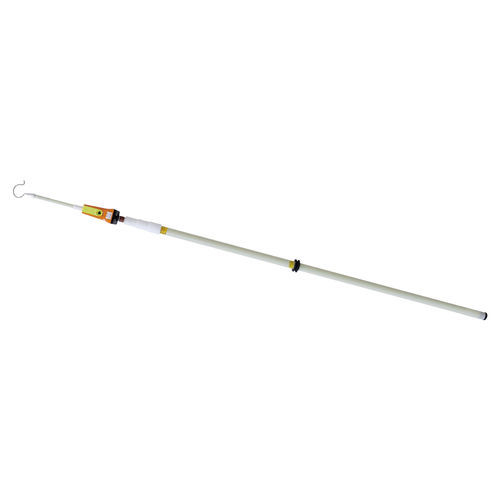

Détecteur de tension AC HSR-500

de haute tensionà LEDétanche

Présentation
Gamme de détecteurs de tension pour moyenne, haute et très haute tension, conçue pour une utilisation avec perche isolante. La perche isolante en FRP est légère et améliore la maniabilité ; les modèles couvrent une large plage de tensions et incluent des options sans pile et avec indication positive.

Modèles (exemples présentés sur cette page)

• HST-30 / HST-30L — Détecteur haute et moyenne tension : AC 3 kV à 34,5 kV. HST-30L est la version longue pour travaux sur lignes secondaires (feeder).
• HST-70 / HST-70L — Détecteur haute et moyenne tension : AC 20 kV à 80,5 kV. HST-70L version longue.
• HST-170 — Détecteur haute et moyenne tension : AC 60 kV à 195,5 kV.
• HST-250 — Détecteur haute et moyenne tension : AC 150 kV à 287,5 kV.
• HST-W80L — Détecteur haute et moyenne tension : AC 20 kV à 80,5 kV, version longue.
• HSR-500 — Détecteur très haute tension : AC 250 kV à 550 kV. Conçu pour lignes de transmission de très haute tension ; indication positive par LED rouge clignotante haute luminosité et buzzer électronique intermittent pour visibilité en plein jour et en environnement bruyant. Capteur étanche pour protection contre les impuretés.
• HST-20N — Détecteur moyenne tension (usage AC/DC) : AC 3 kV à 25 kV / DC 3 kV à 25 kV. Modèle récent, poids réduit par rapport à l'ancien HS-20N.
• HSR-90N — Détecteur pour moyenne et haute tension (large plage AC/DC) : 6 kV à 90 kV. Indication positive (LED clignotante et buzzer) et capteur étanche.
• Série WM (type hélice) — Détecteur type hélice : AC 6,6 kV à 500 kV. Fonctionnement sans pile ; vérification de détection par rotation de l'hélice entraînée par l'énergie détectée.

Remarques
Des images de spécifications et des tableaux techniques par modèle sont fournis pour chaque référence (voir les images de spécification produit). Les câbles blindés ou munis de tresse conductive ne peuvent pas être détectés par ces appareils.

Caractéristiques techniques / spécifications

• Matériau de la perche isolante : FRP (léger, bonne maniabilité).
• Pièce métallique de l'embout : structure avec ressort amortisseur pour réduction des chocs.
• Tige de commande : sur certains modèles, possibilité d'allonger la tige ; le raccourcissement n'est pas autorisé pour des raisons de sécurité.
• Les plages de détection varient selon le modèle (exemples ci‑dessus couvrant environ 3 kV à 550 kV selon la série et le modèle).
• Indication positive des séries HSR : LED rouge clignotante haute luminosité et buzzer électronique intermittent clairement perceptibles en plein jour et dans un environnement bruyant.
• Boîtier capteur étanche sur certains modèles pour éviter les pannes dues à la saleté, à l'eau et aux corps étrangers.
• Variantes longues (suffixe L) disponibles pour travaux sur feeders ou pour atteindre des zones éloignées.
• Série WM type hélice : fonctionnement sans pile utilisant l'énergie détectée pour entraîner l'hélice et confirmer la détection.
