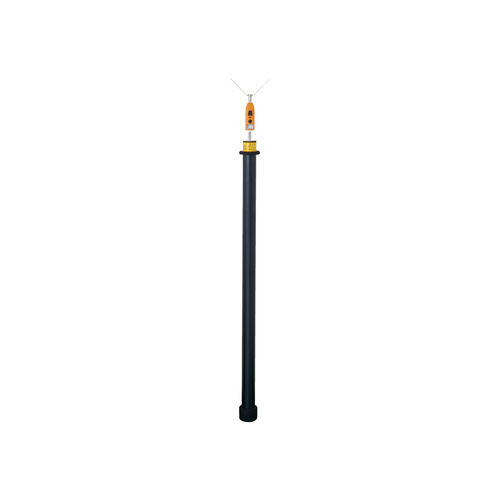

Détecteur de tension AC HST-70L
de haute tensionde moyenne tensionétanche

Détecteur de tension AC - HST-70L - Hasegawa Electric Co., Ltd. - de haute tension / de moyenne tension / étanche
Détecteur de tension AC - HST-70L - Hasegawa Electric Co., Ltd. - de haute tension / de moyenne tension / étanche
Détecteur de tension AC - HST-70L - Hasegawa Electric Co., Ltd. - de haute tension / de moyenne tension / étanche - image - 2
Détecteur de tension AC - HST-70L - Hasegawa Electric Co., Ltd. - de haute tension / de moyenne tension / étanche - image - 3
Détecteur de tension AC - HST-70L - Hasegawa Electric Co., Ltd. - de haute tension / de moyenne tension / étanche - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Hasegawa Electric Co., Ltd.

Caractéristiques

Élément détecté
de haute tension, de tension AC, de moyenne tension
Autres caractéristiques
portatif, étanche

Description

Présentation
  • Série de détecteurs de tension pour lignes moyenne à très haute tension, utilisables avec perche isolante (hot stick).
  • Les modèles couvrent des plages de détection d’environ 3 kV à 550 kV et incluent des variantes AC uniquement et AC/DC.


Principales caractéristiques (communes)
  • Perche isolante en FRP pour une manipulation légère et une meilleure manœuvrabilité en perche isolante.
  • Pièce métallique à l’extrémité avec ressort amortisseur pour réduire l’impact au niveau de la pointe de la sonde.
  • La perche opérative peut être rallongée pour augmenter la portée; le raccourcissement n’est pas autorisé pour des raisons de sécurité.
  • Indication positive sur certains modèles via LED rouge clignotante haute luminosité et buzzer intermittent, pour visibilité et audibilité en environnement bruyant/ensoleillé.
  • Boîtier capteur étanche sur modèles sélectionnés pour protéger contre la saleté et l’eau.


Modèles disponibles et principales spécifications
  • HST-30 — Plage AC : environ 3 kV à 34,5 kV.
  • HST-70 — Plage AC : environ 20 kV à 80,5 kV.
  • HST-170 — Plage AC : environ 60 kV à 195,5 kV.
  • HST-250 — Plage AC : environ 150 kV à 287,5 kV.
  • HST-30L / HST-70L / HST-W80L — Variantes longue longueur pour canalisations avec mêmes bandes de détection que les modèles standard correspondants.
  • HST-20N — Détection AC/DC double : environ 3 kV à 25 kV ; poids réduit par rapport aux modèles précédents.
  • HSR-90N — Détection large AC/DC : environ 6 kV à 90 kV ; indication positive et boîtier capteur étanche.
  • HSR-500 — Détecteur extra-haute tension AC : environ 250 kV à 550 kV ; indication positive et boîtier capteur étanche pour fiabilité sur lignes de transmission.
  • Série WM — Détecteur à roue (pinwheel) : AC environ 6,6 kV à 500 kV ; fonctionnement sans batterie utilisant l’énergie détectée ; rotation de la roue indique la présence de tension.


Notes sur les indications et la protection
  • Certains modèles haute tension offrent indication visuelle (LED clignotante) et sonore (buzzer intermittent) pour garantir la détection en plein jour et sur sites bruyants.
  • Les capteurs entièrement étanches des modèles sélectionnés réduisent le risque de défaillance dû à la saleté et à l’eau, améliorant la fiabilité sur le terrain.


Documentation et variantes
  • Fiches techniques modèles et catalogues disponibles pour les familles HST, HST-L, HST-20N, HSR et WM détaillant plages électriques, dimensions et accessoires.


Produit associé — archet d'atterrage pour sous-station ferroviaire
  • Modèle : H型-R — archet d’atterrage/court-circuit pour sous-stations ferroviaires (DC). Fixation par clip pour installation rapide ; conception compacte pour espaces confinés.
  • Marquage typique : DC 1500 V (se référer à la liste modèle pour l’indication exacte).
  • Accessoire : housse de rangement disponible.


Caractéristiques techniques
  • Matériau de la perche isolante : FRP (plastique renforcé de fibres de verre) pour une grande légèreté et maniabilité.
  • Pointe : raccord métallique avec ressort amortisseur.
  • Perche opérative : rallongeable en longueur uniquement (raccourcissement interdit pour des raisons de sécurité).
  • Types de détection : principalement AC ; certains modèles supportent AC et DC (ex. HST-20N, HSR-90N).
  • Plages de détection : environ 3 kV à 550 kV selon modèle.
  • Indication : indicateurs visuel (LED clignotante) et sonore (buzzer intermittent) sur modèles sélectionnés.
  • Étanchéité : boîtier capteur fourni sur modèles spécifiques pour éviter l'infiltration de saleté et d'eau.
  • Série WM : fonctionnement sans batterie à roue à aubes (pinwheel) utilisant l’énergie détectée.
