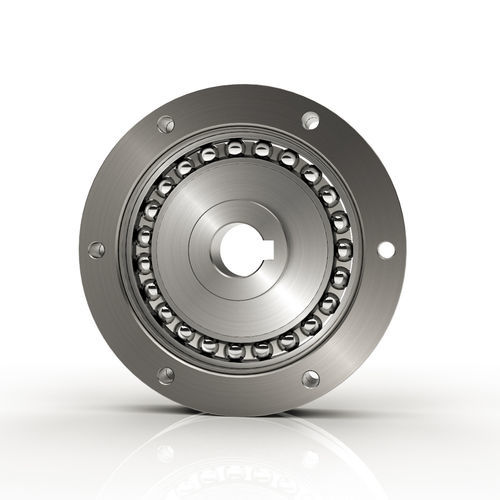

Réducteur harmonique FB-2coaxialà arbre plein1 - 5 Nm
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- harmonique
- Orientation des axes
- coaxial
- Type d'arbre
- à arbre plein
- Couple
- 1 - 5 Nm, 10 - 20 Nm, 20 - 50 Nm, 5 - 10 Nm, 50 - 100 Nm, 100 - 200 Nm, 200 - 500 Nm, 500 - 1000 Nm
- Applications
- pour automatisme, pour applications médicales, d'arbre
- Autres caractéristiques
- compact, pour la robotique, à transmission mécanique
- Vitesse de rotation
1 700 rpm, 2 000 rpm, 2 300 rpm, 2 500 rpm
(10 681,42 rad.min-1, 12 566,37 rad.min-1, 14 451,33 rad.min-1, 15 707,96 rad.min-1)- Rapport de réduction
Max: 160 unit
Min: 50 unit
Description
Il offre au concepteur des transmissions de puissance mécaniques en ligne à rapport élevé dans des configurations extrêmement compactes. Les ensembles de composants Pancake sont plus faciles à utiliser que les engrenages conventionnels. Il suffit d'un support de roulement approprié pour l'arbre d'entrée et l'arbre de sortie, et d'un moyen de fixer la cannelure circulaire contre la rotation.
Type plat
Grande précision de positionnement et de rotation
Faible largeur axiale
Facilement adaptable à l'assemblage fourni par le client
Fonctionnement
L'ensemble de composants FB se compose de quatre éléments :
Le générateur d'ondes, un ensemble de roulements elliptiques
Flexspline, une bague non rigide avec des dents externes
Spline circulaire, engrenage interne rigide
Spline dynamique, engrenage interne rigide
---
Catalogues
Aucun catalogue n’est disponible pour ce produit.
Voir tous les catalogues de Harmonic Drive LLC
