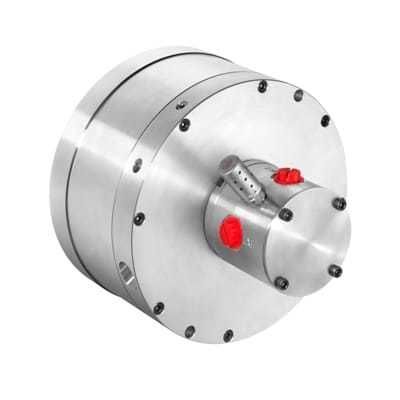

Vérin pneumatique ARC

rotatifà pistons multiplesà double piston

Aperçu
Le cylindre pneumatique rotatif ARC est un actionneur rotatif personnalisable basé sur la conception Logansport et fourni par Forkardt Hardinge. Conçu pour la tenue de pièces rotatives en usinage et en assemblage, il peut être adapté ou entièrement re‑conçu pour des applications industrielles spécifiques.

Points clé

• Cylindre pneumatique rotatif sur mesure pour des opérations de serrage standards et spécialisées
• Modifiable selon les exigences clients ou disponible en version entièrement conçue sur mesure

Avantages

• Conception d'entrée simple, configurable en entrée fixe ou alternative
• Flux d'air constant pour un fonctionnement stable
• Capacité jusqu'à 7000 tr/min pour des applications haute vitesse
• Verrouillage intégré de série maintenant la pression dans le cylindre et la force de serrage en cas de coupure d'alimentation
• Joints Viton retenant l'air comprimé ou le fluide hydraulique tout en autorisant les mouvements internes
• Configurations de piston flexibles : simple, tandem (deux pistons dans un même corps), traversant (centre ouvert) ou duplex (deux pistons de tailles différentes dans des corps séparés, commandés indépendamment)

Caractéristiques techniques

• Action rapide – augmente le débit volumétrique à travers le cylindre pour réduire le temps de cycle de course ; des cycles inférieurs à une seconde sont possibles sur 2 in de course
• Pression variable (Hi‑Lo) – un orifice pilote à l'entrée permet des changements de pression « on‑the‑fly » pendant le cycle d'usinage pour réduire la déformation des pièces et améliorer le contrôle de la circularité

Applications

• Conçu pour des montages horizontaux, verticaux ou inversés en tenue rotative dans des environnements de production

Spécifications

• Marque : Forkardt Hardinge (basé sur la conception Logansport)
• Modèle : ARC
• Capacité maximale de rotation : jusqu'à 7000 tr/min
• Type de joint : joints Viton
• Rétention de pression : verrouillage intégré maintenant la pressurisation et la force de serrage en cas de coupure
• Configurations de piston : simple, tandem, traversant (centre ouvert), duplex (pistons indépendants)
• Fonctionnement à action rapide : cycles < 1 s possibles sur 2 in de course (dépend de l'application)
• Serreage Hi‑Lo variable avec orifice pilote pour ajustements de pression en cours d'opération
• Usage typique : tenue rotative nécessitant personnalisation et hautes vitesses
