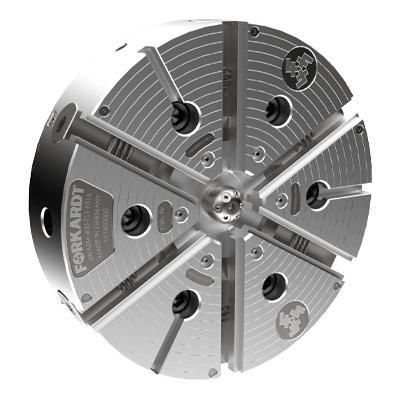

Mandrin de serrage de pièce pour la mécanique de précision 6 WAZMF

pour applications de tournagepour tournage internepour tournage externe

Présentation
Mandrin égalisateur à levier 6 mors actionné modèle 6 WAZMF conçu pour serrer des pièces cylindriques à paroi fine et délicates sans déformation. Les mors adjacents sont reliés pour assurer un serrage égalisé ; le système de mors interchangeables FNC réduit les temps de réglage pour des séries petites à moyennes.

Avantages

• Absence de trou traversant empêchant l'entrée de copeaux dans le mandrin.
• Glissières de mors et composants internes en acier allié durci pour une longue durée de vie.
• Mors de base finement crantés pour un réglage simple et un changement rapide.
• Long débattement des mors permettant de serrer au-delà des projections et des enveloppes sphériques.

Caractéristiques techniques

• 12 points de force égalisée.
• Système de changement de mors FNC à vis unique.
• Actionnement par levier augmentant la sensibilité du mandrin.
• Capacité de serrage interne et externe.
• Possibilité de serrage différentiel pour diamètres variables.

Applications

• Pièces à parois fines
• Pièces avec exigence de circularité
• Pièces avec exigence de planéité
• Tournage à grande vitesse
• Tambours de frein
• Rotors
• Aubes d'impulseur
• Capots et carters

Caractéristiques / spécifications techniques

• Type de produit : Mandrin égalisateur à levier 6 mors actionné
• Points d'égalisation : 12
• Système de changement de mors : Changement rapide de mors FNC à vis unique
• Actionnement : Actionnement par levier pour une sensibilité accrue
• Modes de serrage : Serrage interne, externe et différentiel
• Matériaux : Glissières de mors et composants internes en acier allié durci
• Remarques de conception : Pas de trou traversant ; mors de base finement crantés ; long débattement pour enveloppes complexes
