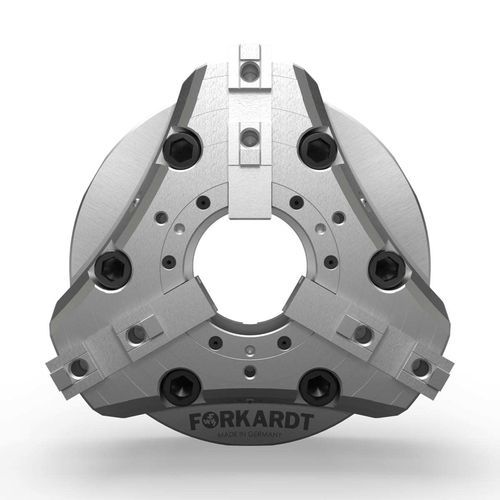

Mandrin automatique FNC+

3 morsavec passage au centreauto-centrant

Aperçu du produit
Le FNC+ est un mandrin de puissance 3 mors à coin équipé en standard d'un système de mors à changement rapide. Conçu pour permettre des régimes de broche plus élevés, des déplacements de mors plus rapides, une masse réduite du corps de mandrin et une rigidité améliorée. Il accepte les outillages supérieurs de norme européenne et offre une large plage de préhension pour les variations de pièces. Fabriqué en matériau de haute qualité avec un corps monobloc nitruré et produit selon la norme ISO 9001:2000.

Améliorations clés / nouvelles fonctionnalités

• Options de denture de mors de base droites ou inclinées (la base droite accepte de nombreux mors de base concurrents ; la base inclinée accepte les mors de base legacy Forkardt FNC).
• Alésage agrandi pour satisfaire ou dépasser les alésages courants des machines et maximiser la capacité d'alimentation en barre.
• Fixation par six boulons (au lieu de trois) pour augmenter la rigidité de montage sur la broche.

Fonctionnalité et points de conception
L'actionnement breveté à crochet en coin trapézoïdal transmet efficacement de fortes forces de serrage tout en maintenant la précision à vitesses élevées. La réduction de la masse du mandrin et la hauteur globale plus faible autorisent des régimes plus élevés et une zone de travail utile accrue. La course plus courte de l'actionneur central permet des temps de déplacement des mors beaucoup plus rapides par rapport à la plupart des autres mandrins à mors à changement rapide. Plusieurs adaptateurs de montage sont disponibles pour garantir la compatibilité avec les broches machine courantes.

Avantages

• Changement de mors très rapide (quelques secondes) améliorant l'efficacité de production.
• Large choix d'accessoires de montage pour s'adapter à de nombreuses broches machine.
• Corps monobloc nitruré pour une grande rigidité et une longue durée de service.
• Concentricité maintenue et grande répétabilité.
• Forces de serrage très élevées grâce à l'actionnement robuste à crochet en coin trapézoïdal.

Caractéristiques techniques

• Profil de mors de base révisé pour accepter les mors de base de marques concurrentes.
• Conception plus compacte et masse réduite du mandrin pour une capacité de régime plus élevée et des longueurs de pièces utilisables plus longues.
• Dispositif de sécurité à piston permettant le montage vertical sûr sur la broche et le déverrouillage/ajustement contrôlé des mors.
• Disponibilité standard avec mors de base à denture droite ou inclinée ; modèle à denture droite compatible avec des mors concurrents.
• Montage sur broche à six boulons pour une rigidité accrue.

Applications

• Production en séries moyennes et petites nécessitant des changements de mors rapides et des vitesses de broche élevées.

Documentation
Les instructions d'utilisation et une brochure produit sont disponibles pour le FNC+ (voir la documentation produit).

Spécifications techniques

• Famille modèle : mandrin de puissance 3 mors type coin FNC+.
• Denture mors de base : droite ou inclinée (la droite accepte de nombreux mors concurrents).
• Alésage : trou traversant agrandi pour améliorer l'alimentation en barre.
• Montage : adaptateurs multiples disponibles ; montage broche 6 boulons pour une rigidité accrue.
• Corps : monobloc nitruré en matériau haut de gamme pour rigidité et longévité.
• Actionnement : profil breveté de crochet en coin trapézoïdal pour forte force de serrage et efficacité.
• Changement de mors : système de mors à changement rapide standard ; course réduite de l'actionneur pour un déplacement de mors plus rapide.
• Sécurité : dispositif de sécurité à piston pour montage vertical sûr et déverrouillage contrôlé des mors.
• Normes/qualité : fabriqué conformément à ISO 9001:2000.
• Utilisation typique : production en séries moyennes et petites ; régimes de broche plus élevés permis par la réduction de la masse du mandrin.
