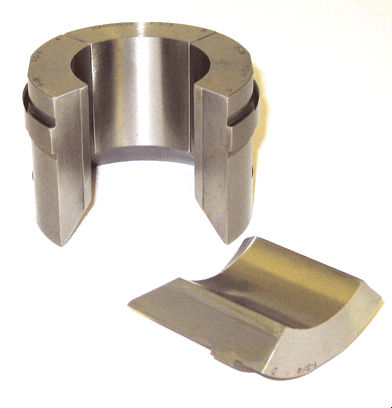

Tampon fileté S30

Présentation
Les collets maîtres de type S et leurs patins S30 suppriment les problèmes courants liés aux collets maîtres lors du chargement des barres et de l'usinage. L'épaulement résistant du patin se positionne contre l'avant de la rainure du collet maître lors du chargement, et l'épaulement arrière reçoit les forces d'usinage pendant l'opération. La conception S30 n'exige pas de vis de réglage traversant le diamètre extérieur du patin ni d'alésages dans l'angle de la tête du collet.

Fonctionnement et avantages

• Surface d'appui maximale entre la broche et l'angle de tête. L'absence de trous ou de fentes dans l'angle de tête évite l'usure inégale de la broche liée à une utilisation continue et prévient les filetages endommagés dans le collet.
• Simplicité d'utilisation. Les patins sont interchangeables sans retirer le collet maître de la broche, ce qui permet de changer rapidement la section des barres. Les pinces indépendantes glissent librement pour un retrait aisé.
• Fixation sûre des patins. Un système d'ancrage en queue d'aronde maintient les patins captifs pendant l'alimentation des barres, transférant l'effort sur l'épaulement du patin plutôt que sur la pince. L'ensemble de serrage n'est pas sollicité en service normal, empêchant le désarrimage des patins.

Caractéristiques techniques

• Capacité ronde (min) : 1/8 in (3.17 mm)
• Capacité ronde (max) : 3 in (76.20 mm)
• Capacité hexagonale (min) : 1/4 in (6.35 mm)
• Capacité hexagonale (max) : 2 9/16 in (60.32 mm)
• Forme du trou de commande : Rond
• Style : S30
• Matériau : Acier
• Segments : 4
