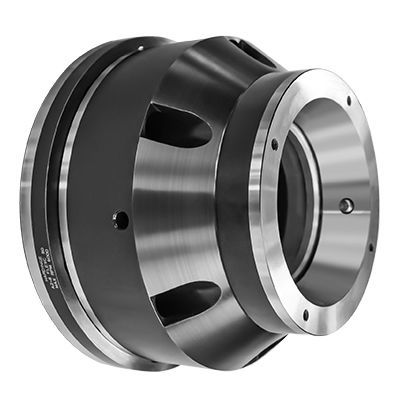

Porte-pince pince à ressort FlexC® 80

pour l'usinagede précisionà changement rapide

Description
Le système de collets Hardinge FlexC® Style A est constitué d'un ensemble monté sur broche. Les têtes de collet vulcanisées et les clés sont vendues séparément. Le système Dead-Length® Style A peut être utilisé en passage pour l'alimentation barre ou avec une butée pour le serrage en mandrin. Les têtes de serrage sont composées de segments en acier trempé assemblés par vulcanisation, offrant un serrage parallèle, une déformation minimale de la pièce et un changement rapide. En mode dead-length, la butée est insérée dans l'adaptateur de butée et peut être retirée lorsque le contrôle de longueur de la pièce n'est pas nécessaire.

Fonctionnement
Le FlexC® Style A de Hardinge est un système à traction (pull-back) : le collet attire la pièce contre une butée fixe pour contrôler la longueur, assurant un maintien très stable et une meilleure durabilité des outils grâce à la rigidité accrue de l'ensemble de serrage. Il est possible d'effectuer des serrages courts en usinant une butée spéciale à la longueur souhaitée. La butée est amovible pour le travail sur barre. Plage de serrage +/- 0,020 in, précision jusqu'à 0,0004 in.

Caractéristiques / Spécifications techniques

• Type de broche : A2-6
• Longueur nez (in) : 1.000 in
• Longueur totale du mandrin (in) : 5.174 in
• Diamètre total du mandrin (in) : 5.174 in
• Diamètre nez (in) : 5.75 in
• Type : FlexC®
• Capacité broche : 80 mm
• Mode d'actionnement : Style A, pull-back avec butée amovible
• Butée Dead-Length® : Oui
• TIR (inch) : 0.0002 in
• Plage de serrage (+/- inch) : 0.02 in
• Longueur totale du mandrin (mm) : 131.4 mm
• Longueur nez (mm) : 25.4 mm
• Diamètre nez (mm) : 146.1 mm
• Diamètre total du mandrin (mm) : 131.4 mm
• Poids : 39.6 lbs
