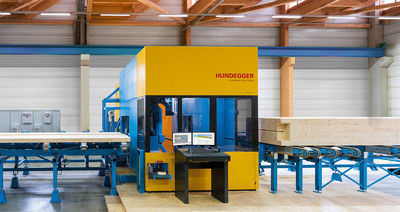

Centre d'usinage 6 axes ROBOT-Max

verticalpour le boisrobotisé

Présentation
La performance, la polyvalence et la flexibilité du ROBOT-Max associées au logiciel Hundegger CAMBIUM définissent un nouveau standard pour la production de bois massif. Le ROBOT-Max étend la capacité d'usinage 6 axes de Hundegger avec l'usinage en un seul passage de pièces jusqu'à 610 x 1 300 mm et des options modulaires pour des cadences supérieures.

Le ROBOT-Max

• Variante ROBOT-Max 1300 : sections pièces de 20 x 60 mm à 610 x 1 300 mm.
• Usinage des 6 faces en un seul passage sans retournement de la pièce.
• Concept modulaire et hautement personnalisable pour s'adapter aux évolutions de production.

Points clés & avantages

• Augmentation du débit et flexibilité avec capacité de coupe importante.
• Usinage des 6 faces en un seul passage avec jusqu'à 32 outils librement sélectionnables.
• Agrégat ROBOT standard : 29 kW, refroidissement liquide, vitesse variable 0–15 000 tr/min.
• Appareil 5 axes (sciage/tronçonnage/marquage) 13 kW agissant en parallèle pour accroître la productivité.
• Opérations prises en charge : découpe, rainurage, perçage, fraisage, lamage, marquage, surfaçage, entaillage, profilage.
• Combinaison de l'agrégat ROBOT et de l'appareil 5 axes pour une productivité améliorée.

Comment vous en profitez

• Configuration machine personnalisable selon l'application.
• Intégration d'un appareil 5 axes pour augmenter la cadence.
• Sections usinables de 20 x 60 mm à 610 x 1 300 mm.
• Technologie 6 axes permettant l'usinage des 6 faces en un seul passage.
• Utilisation possible jusqu'à 32 outils différents pour une large palette d'opérations.

Exemples d'usinage
Le ROBOT-Max et le ROBOT-Drive réalisent des opérations d'assemblage et d'usinage avec précision sur de grandes sections en un seul passage : queues d'aronde, rainures, perçages en bout, usinage de pièces grandes et petites ainsi que diverses opérations de rainurage et tronçonnage.

Technologie & conception modulaire
La conception modulaire permet une adaptation individuelle : association de l'agrégat ROBOT et de l'appareil 5 axes (sciage/tronçonnage/marquage). Options disponibles : agrégats de perçage, fraises de rainurage, systèmes de marquage et imprimantes d'étiquettes. Variantes d'installation selon l'espace et l'organisation du flux de production.

Automatisation

• Système d'alimentation entièrement automatique, indépendant de la section ; alignement automatique des pièces de grand format.
• Table élévatrice hydraulique en amont du convoyeur transversal pour alimentation continue depuis des paquets de bois.
• Options de sortie flexibles (rouleaux, convoyeur transversal à chaîne) et canal intégré d'évacuation copeaux/déchets ; installation sur sol béton ou sur fosse pour réduire la hauteur de manutention.

Logiciel
Hundegger CAMBIUM® 3D : plate-forme unique pour les machines Hundegger, saisie adaptée à la construction bois, calculs et optimisations automatisés, rapports clairs, interfaces informatiques standard et connexion aux systèmes d'alimentation et de stockage.

Caractéristiques techniques

• Modèle / série : ROBOT-Max (variante ROBOT-Max 1300).
• Plage de sections usinables : de 20 x 60 mm à 610 x 1 300 mm.
• Technologie axes robot : unité robot 6 axes — usinage des 6 faces en un passage.
• Capacité magasin d'outils : jusqu'à 32 outils librement sélectionnables.
• Broche ROBOT : 29 kW, refroidissement liquide, vitesse variable 0–15 000 tr/min.
• Appareil 5 axes (sciage/tronçonnage/marquage) : puissance 13 kW ; lame exemple : 520 mm.
• Usinages typiques : découpe, rainurage, perçage, fraisage, lamage, marquage, surfaçage, entaillage, profilage.
• Automatisation : alimentation automatique, alignement automatique, table élévatrice hydraulique, options de sortie et convoyeur d'évacuation copeaux ; montage sur sol ou sur fosse possible.
• Logiciel : Hundegger CAMBIUM® (préparation 3D, nesting, optimisation, interface machine).
