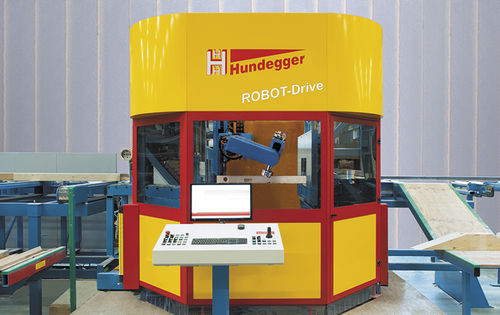

Centre d'usinage à 3 axes ROBOT-Drive series

universelpour le boisde haute précision

Présentation
Le centre d'usinage ROBOT-Drive combine un agrégat ROBOT breveté à 6 axes et un appareil de sciage/tronçonnage/marquage à 5 axes pour réaliser l'usinage multi-face en un seul passage. Proposé en versions modulaires, il est configurable et rééquipable pour répondre aux tâches spécifiques de la construction bois et aux besoins de cadence.

Fonctionnalités principales

• Agrégat ROBOT breveté à 6 axes permettant l'usinage des six faces sans rotation de la pièce
• Appareil de sciage/tronçonnage/marquage 5 axes en surplomb pour augmenter le débit
• Changeur d'outils pouvant recevoir jusqu'à 24 outils différents
• Conception modulaire pour adaptation et retrofit sur site
• Options fonctionnelles : unités de perçage, outil de rainurage, système de marquage et imprimante, bande transporteuse pour petites pièces, lubrification centrale, écran de dépose
• Pack d'augmentation des performances (RD) disponible

Versions de base

• Centre d'usinage 450 — sections 20 x 60 à 300 x 450 mm : machine de base pour ateliers de charpente
• Centre d'usinage 650 — sections 20 x 60 à 300 x 650 mm : pour sections plus importantes
• Centre d'usinage 1300 — sections 20 x 60 à 300 x 1 300 mm : pour lamellé-collé et CLT

Points forts

• Technologie 6 axes = usinage des 6 faces en un seul passage
• Jusqu'à 24 outils en magasin pour une grande flexibilité d'usinage
• Appareil 5 axes combiné pour augmenter le débit
• Sections de 20 x 60 mm jusqu'à 300 x 1 300 mm selon version
• Personnalisable et rééquipable pour l'évolution des besoins

Agrégats et options

• Mandrin ROBOT standard : 12 kW, vitesse variable 0–12 000 tr/min
• Mandrin haute performance en option : 29 kW refroidi par eau, jusqu'à 15 000 tr/min
• Appareil de sciage/tronçonnage/marquage 5 axes : 13 kW
• Options complémentaires : perçage, outil de rainurage, système de marquage et imprimante, convoyeur pour petites pièces, lubrification centrale, écran supplémentaire

Automatisation et intégration
Le ROBOT-Drive accepte une alimentation automatique via chaînes à lames en acier inox avec zone tampon permettant le dépose de plusieurs pièces pour alimentation automatique. Une table élévatrice hydraulique peut être installée en amont pour une alimentation continue et de niveau. Les pièces finies sont poussées sur des points de dépose bois à revêtement plastique avec guides d'éjection ; des éléments de chaîne aident au transport des pièces lourdes. Les points de dépose peuvent être remplacés par un convoyeur transversal.
Les copeaux et déchets sont évacués par un canal d'élimination et un pousseur transversal intégré ; des options existent pour l'alimentation vers un broyeur ou un convoyeur incliné et pour la séparation copeaux/chutes. La machine peut être posée directement sur dalle ou installée avec le système d'évacuation en fosse sous la zone de travail pour réduire la hauteur de manutention.

Logiciel
CAMBIUM® 3D de Hundegger est la plateforme intégrée de programmation et préparation des pièces. CAMBIUM propose une interface adaptée à la construction bois, calculs automatisés, rapports clairs et interfaces IT standard, et sert de plateforme commune pour les machines et systèmes Hundegger.

Exemples d'usinage & capacités
Le ROBOT-Drive exécute découpes, ravalements, perçages, fraisages, rainurages et marquages avec grande précision et qualité de surface pouvant atteindre un rendu visuel. Les opérations usuelles — sciage, rainurage, perçage, assemblages en queue d'aronde et autres ouvrages de menuiserie — se réalisent en une seule passe sans retournement de la pièce.

Caractéristiques / spécifications techniques

• Modèle : ROBOT-Drive (versions 450, 650, 1300)
• Plage de sections : de 20 x 60 mm à 300 x 1 300 mm (selon version)
• Mandrin ROBOT standard : 12 kW, 0–12 000 tr/min
• Mandrin optionnel haute puissance : 29 kW refroidi par eau, jusqu'à 15 000 tr/min
• Appareil 5 axes (sciage/tronçonnage/marquage) : 13 kW
• Robot 6 axes avec changeur : jusqu'à 24 outils
• Usinage : 6 faces en un seul passage (sans rotation)
• Conception modulaire : agrégats et options complémentaires possibles
• Automatisation : alimentation automatique, table élévatrice, dépose, évacuation copeaux
• Options de performance : convoyeur pour petites pièces, lubrification centrale, écrans supplémentaires, pack RD
• Logiciel : CAMBIUM® 3D (Hundegger)
