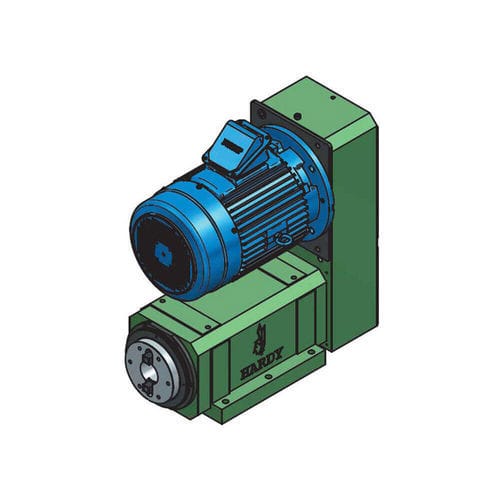

Tête d'alésage de précision S150

pour usinage lourdpour le travail du métal

Présentation
Le corps de broche S150 est en fonte FC30, usiné puis alésé et rectifié avec précision. L'arbre de broche est en acier allié soumis à un traitement thermique par hautes fréquences. Des roulements de précision SKF (Allemagne), NSK (Japon) et TPI Taïwan assurent une précision du nez de broche de 0,002 mm ou moins. La vitesse maximale de la broche est de 1800 tr/min, adaptée au montage sur des chariots CNC servo ou des tables d'avance hydrauliques pour des applications d'usinage lourdes.

Caractéristiques

• Moteur standard asynchrone triphasé 15 kW inclus ; optionnel jusqu'à 45 kW
• Entraînement par courroie à vitesse fixe avec courroie crantée
• Cône de broche NT50 disponible
• Option pour entraînement servo à vitesse variable
• Indice de protection moteur AC : IP54
• Motoréducteur disponible sur demande

Plans / Images supplémentaires
Les plans dimensionnels et de spécification sont fournis en images haute résolution dans la documentation produit (plans techniques disponibles dans la section spécifications).

Caractéristiques techniques

• Modèle : S150
• Matériau du corps de broche : fonte FC30, usinée, alésée et rectifiée
• Matériau de la broche : acier allié avec traitement thermique par hautes fréquences
• Roulements : SKF (Allemagne), NSK (Japon), TPI Taïwan
• Précision du nez de broche : 0,002 mm ou moins
• Vitesse maximale de broche : 1800 tr/min
• Moteur standard : triphasé AC 15 kW (optionnel jusqu'à 45 kW)
• Type d'entraînement : par courroie avec courroie crantée (vitesse fixe) ; option servo pour vitesse variable
• Cône de broche : NT50 disponible
• Indice de protection moteur : IP54
• Motoréducteur : disponible sur demande
