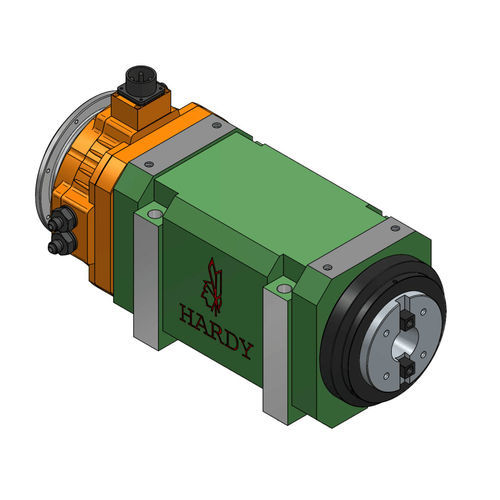

Électrobroche de fraisage SMD80
d'alésagede perçageà entraînement direct

Électrobroche de fraisage - SMD80 - HANN KUEN MACHINERY - d'alésage / de perçage / à entraînement direct
Électrobroche de fraisage - SMD80 - HANN KUEN MACHINERY - d'alésage / de perçage / à entraînement direct
Électrobroche de fraisage - SMD80 - HANN KUEN MACHINERY - d'alésage / de perçage / à entraînement direct - image - 2
Électrobroche de fraisage - SMD80 - HANN KUEN MACHINERY - d'alésage / de perçage / à entraînement direct - image - 3
Électrobroche de fraisage - SMD80 - HANN KUEN MACHINERY - d'alésage / de perçage / à entraînement direct - image - 4
Électrobroche de fraisage - SMD80 - HANN KUEN MACHINERY - d'alésage / de perçage / à entraînement direct - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de HANN KUEN MACHINERY

Caractéristiques

Fonction
de fraisage, de perçage, d'alésage
Entraînement
électrique, à entraînement direct, à entraînement magnétique
Nez de broche
BT
Lubrification/refroidissement
à refroidissement liquide, lubrifiée à l'huile
Autres caractéristiques
à haute vitesse
Vitesse de rotation

1 500 rpm
(9 424,778 rad.min-1)

Max: 6 000 rpm
(37 699,1118 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Diamètre

50 mm
(2 in)

Max: 65 mm
(2,6 in)

Min: 1 mm
(0 in)

Couple

20 Nm
(14,75 ft.lb)

Max: 25 Nm
(18,44 ft.lb)

Min: 1 Nm
(0,74 ft.lb)

Description

Aperçu
La broche à moteur magnétique direct SMD80-BT40 est conçue pour le perçage, le taraudage, l'alésage, le fraisage et autres opérations d'usinage. La SMD80 est fournie avec un encodeur et un variateur de fréquence 5,5 kW équipé d'une carte PG pour le contrôle précis de la vitesse et du positionnement. À basse vitesse, l'onduleur compense automatiquement le couple insuffisant afin d'améliorer la stabilité du processus. Vitesse maximale standard : 1500 tr/min ; 6000 tr/min en option. Cone de broche : BT40. Puissance moteur : 4,2 kW ; couple nominal : 20,0 N·m. Il est recommandé d'utiliser un refroidisseur à huile pour maintenir la stabilité de fonctionnement du moteur magnétique.

Caractéristiques
  • Moteur magnétique 4,2 kW inclus
  • Cône de broche BT40
  • Variateur de fréquence 5,5 kW avec carte PG inclus
  • Encodeur inclus pour un positionnement précis
  • Variateur DELTA C2000 PLUS : vitesse réglable, compensation de couple, orientation améliorée à bas régime
  • Refroidisseur à huile requis/recommandé pour ce moteur magnétique


Caractéristiques techniques
  • Modèle : SMD80 (variante BT40 présentée)
  • Applications : perçage, taraudage, alésage, fraisage et opérations d'usinage similaires
  • Puissance moteur : 4,2 kW (moteur magnétique)
  • Variateur de fréquence (avec carte PG) : 5,5 kW
  • Couple nominal : 20,0 N·m
  • Encodeur : inclus
  • Type de variateur : DELTA C2000 PLUS (vitesse réglable, compensation de couple, orientation améliorée à bas régime)
  • Vitesse maximale standard : 1500 tr/min
  • Vitesse maximale optionnelle : 6000 tr/min
  • Cône de broche : BT40
  • Refroidissement : refroidisseur à huile recommandé/nécessaire pour une exploitation stable
