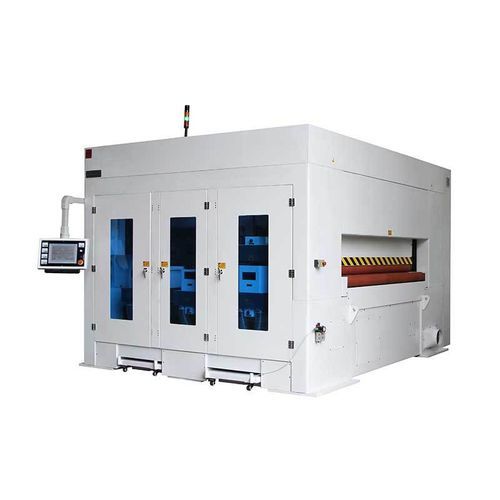

Ébavureuse à bande SG1030-3TB+B

à brosse rouleauxà bande abrasiveà marteaux

Applications
Après la coupe, les pièces sont d'abord triées par taille puis dirigées vers des machines d'élimination des scories dédiées. Le SG1030-3TB+B est adapté aux petites pièces ; les pièces plus grandes sont traitées sur des machines à plus grande largeur. Les pièces, chargées aléatoirement (manuellement ou automatiquement) sur un convoyeur, sont triées par des bras robotisés à guidage visuel qui les répartissent vers des convoyeurs secondaires alimentant les stations de traitement. La ligne intègre une station à courroie transversale de type carrousel brevetée avec un procédé « une courroie, deux passages ». Chaque machine (largeurs de travail 1000 mm et 2400 mm) possède la même configuration d'atelier : trois stations à courroie transversale haut et bas permettant le traitement simultané des deux faces. Les deux premières courroies sont équipées de blocs de broches en alliage métallique haute dureté pour marteler et gratter les scories ; la troisième courroie est équipée de blocs abrasifs en papier abrasif dense et de lamelles Scotch-Brite pour nettoyer et arrondir arêtes et trous en supprimant les zones coupantes.

Aperçu des caractéristiques

• Châssis principal lourd soudé : sablé et peint par poudrage
• Conception convoyeuse sectionnée pour traitement double-face
• Mode de traitement : passage en continu, traitement par lot
• Rouleaux essentiels équilibrés ; roulements adaptés aux hautes vitesses
• Configuration d'atelier flexible ; différents types de consommables disponibles
• Système d'extraction des poussières intégré pour réduire l'exposition aux poussières métalliques
• Consommables courants : blocs de broches, blocs abrasifs
• Largeurs de travail configurables : 1000 mm (standard), en option 1300 mm et 1600 mm

Configuration optionnelle
Ajout possible d'une tête à bande abrasive triangulaire étroite spécialement conçue pour les pièces découpées au laser haute puissance présentant des scories dures et fondues.

Fiche technique
Largeur de travail maximale : 1000 mm
Plage d'épaisseur de travail : 3–80 mm
Vitesse du convoyeur : 1–5 m/min
Poids : 10000 kg

Caractéristiques techniques

• Modèle : SG1030-3TB+B
• Largeur de travail maximale : 1000 mm
• Plage d'épaisseur : 3–80 mm
• Vitesse convoyeur : 1–5 m/min
• Poids : 10000 kg
• Configuration des postes : 3 stations à courroie transversale haut et bas (deux avec blocs de broches en alliage métallique ; troisième avec blocs abrasifs)
• Mode de traitement : traitement simultané double-face ; passage en continu par lots
• Châssis : construction lourde soudée, sablée et laquée par poudrage
• Consommables : blocs de broches, blocs abrasifs ; tête abrasive triangulaire étroite optionnelle pour scories laser difficiles
• Largeurs disponibles : standard 1000 mm ; option 1300 mm et 1600 mm
