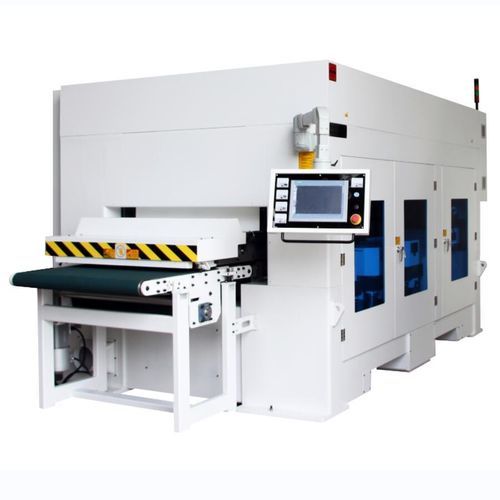

Rectifieuse plane SG series

pour tôle métalliquepour pièces à usinerà table fixe

Présentation du produit
Conçu pour éliminer les résidus de laitier des pièces découpées au plasma et au chalumeau tout en assurant des surfaces supérieures et inférieures propres et des arêtes arrondies et lisses. Convient comme solution de meulage double face pour pièces grandes, moyennes et petites sur lignes de production intelligentes. Le mécanisme de meulage principal utilise le brevet 祥生 « machine et méthode de débourrage et chanfreinage à une boucle et deux meulages » et est équipé de porte-abrasifs à billes d'acier élastiques et de porte-abrasifs à disques élastiques ciblant les arêtes et les bords de trou pour un meulage automatique efficace et propre, réduisant fortement l'effort de meulage manuel et le coût des consommables. Le système est adapté aux traitements à fort volume et forte charge, particulièrement pour l'élimination des résidus après découpe plasma ou chalumeau. L'équipement prend en charge le contrôle par superviseur avec interfaces ouvertes pour intégration au système de contrôle centralisé des lignes intelligentes.

Modèles
SG1030-3TB+B / SG2400-3TB+B

SG1030-3TB+B — pour petites pièces en terminaux de tri intelligents : caractéristiques principales

• Châssis soudé à haute rigidité avec finition sablée.
• Système de convoyage à conception unique ; table magnétique par paliers pour adsorption face avant et arrière.
• Les petites pièces peuvent être usinées double face sans retournement.
• Traitement en série de type passage avec ouverture d'appareil fixe pour une exploitation simple et efficace.
• Éléments rotatifs haute vitesse principaux équipés de roulements importés.
• Conception modulaire des blocs abrasifs et procédé de fabrication correspondant.
• Dispositif de collecte des résidus et système d'aspiration pour un environnement de travail propre.
• Consommables courants : porte-abrasifs à billes d'acier élastiques / porte-abrasifs à disques élastiques.
• Modèle optionnel disponible en largeur 1300 mm.

SG1030-3TB+B — spécifications
Largeur de travail : 1000 mm
Épaisseur recommandée : 3–80 mm
Vitesse d'alimentation : 1–5 m/min
Poids : 10000 KGS

SG2400-3TB+B — pour grandes pièces en terminaux de tri intelligents : caractéristiques principales

• Châssis soudé à haute rigidité avec finition sablée.
• Traitement en série de type passage avec ouverture d'appareil fixe pour une exploitation simple et efficace.
• Système de convoyage à rouleaux de serrage heavy-duty.
• Éléments rotatifs haute vitesse principaux équipés de roulements importés.
• Conception modulaire des blocs abrasifs et procédé de fabrication correspondant.
• Dispositif de collecte des résidus et système d'aspiration pour un environnement de travail propre.
• Consommables courants : porte-abrasifs à billes d'acier élastiques / porte-abrasifs à disques élastiques.
• Modèles optionnels disponibles en largeurs supérieures à 2400 mm.

SG2400-3TB+B — spécifications
Largeur de travail : 2400 mm
Épaisseur recommandée : 3–80 mm
Vitesse d'alimentation : 1–5 m/min
Poids : 13000 KGS

Compléments de caractéristiques

• Le mécanisme de meulage principal est une structure brevetée 祥生 qui meule automatiquement les arêtes et les bords de trous pour réduire la main-d'œuvre et la consommation de consommables.
• L'équipement prend en charge le contrôle par superviseur avec interfaces ouvertes pour une intégration simple au système de contrôle centralisé des lignes de production intelligentes.

Caractéristiques / Spécifications techniques

• Procédés applicables : élimination des résidus et arrondissage des arêtes pour découpe plasma et chalumeau.
• Consommables courants : porte-abrasifs à billes d'acier élastiques, porte-abrasifs à disques élastiques.
• Contrôle : contrôle par superviseur, interfaces ouvertes, prise en charge de l'intégration en ligne intelligente.
• Plage d'épaisseur typique : 3–80 mm.
• Vitesse d'alimentation typique : 1–5 m/min.
• Exemples de largeurs de travail : SG1030-3TB+B — 1000 mm ; SG2400-3TB+B — 2400 mm (modèles plus larges en option).
• Exemples de poids machine : SG1030-3TB+B — 10000 KGS ; SG2400-3TB+B — 13000 KGS.
