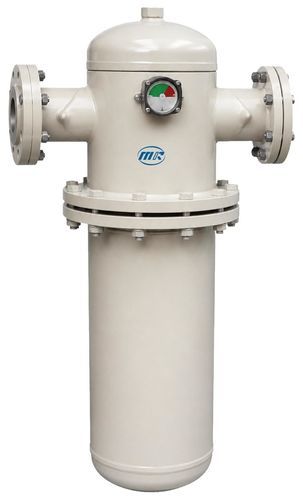

Filtre à air comprimé Class 600

à cartouchegrand débit

Présentation du produit Les filtres à air comprimé à bride de la série 600–17 500 sont conçus pour les systèmes d'air comprimé à haut débit. Un ou plusieurs éléments filtrants sont installés en fonction de la capacité requise. Les degrés de filtration C, T, A, F et H peuvent être sélectionnés pour éliminer les particules, l’eau liquide, les aérosols d’huile et les vapeurs d’huile, en fonction des exigences de qualité de l’air en aval. Caractéristiques techniques principales du produit

• Pression de service : 0,2–1,0 MPa
• Plage de débit nominal : 17–510 m³/min
• Niveaux de filtration disponibles : C / T / A / F / H

Niveaux de filtration Mairui C/T/A/F/H Niveau | Fonction | Précision de filtration | Teneur maximale en huile résiduelle C | Filtre huile-eau de la conduite principale | 3 μm | ≤5 ppm T | Filtre à particules de la conduite principale | 1 μm | ≤1 ppm A | Filtre à élimination d’huile haute efficacité | 0,01 μm | ≤0,01 ppm F | Filtre d'élimination d'huile à ultra-haute efficacité | 0,01 μm | ≤ 0,001 ppm H | Filtre à charbon actif pour vapeurs d'huile | 0,01 μm | ≤ 0,003 ppm Modèles et caractéristiques techniques Modèle | Débit nominal | Pression de service | Raccordement | Longueur (mm) | Largeur (mm) | Élément filtrant | Nombre d’éléments | Poids (kg) Class-600 | 17 m³/min | 0,2–1,0 MPa | DN65FL | 1 114 | 320 | Class-600E | 1 | 23 Class-800 | 23 m³/min | 0,2–1,0 MPa | DN65FL | 1 266 | 230 | Class-800E | 1 | 28 Classe 900 | 27 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Classe 400E | 2 | 79 Classe 1200 | 34 m³/min | 0,2–1,0 MPa | DN80FL | 1143 | 430 | Classe 600E | 2 | 85 Classe 1600 | 45 m³/min | 0,2–1,0 MPa | DN100FL | 1320 | 430 | Classe 800E | 2 | 115 Classe 2000 | 55 m³/min | 0,2–1,0 MPa | DN100FL | 1189 | 540 | Classe 600E | 3 | 128 Classe 2400 | 65 m³/min | 0,2–1,0 MPa | DN125FL | 1 438 | 540 | Classe 800E | 3 | 135 Classe 3000 | 87 m³/min | 0,2–1,0 MPa | DN150FL | 1485 | 600 | Classe 800E | 4 | 155 Classe 4000 | 110 m³/min | 0,2–1,0 MPa | DN150FL | 1415 | 600 | Classe 800E | 5 | 158 Classe 4800 | 130 m³/min | 0,2–1,0 MPa | DN150FL | 1445 | 600 | Classe 800E | 6 | 170 Classe 5600 | 160 m³/min | 0,2–1,0 MPa | DN200FL | 1555 | 740 | Classe 800E | 8 | 245 Classe 7000 | 210 m³/min | 0,2–1,0 MPa | DN200FL | 1630 | 750 | Classe 800E | 10 | 270 Classe 8000 | 260 m³/min | 0,2–1,0 MPa | DN250FL | 1610 | 900 | Classe 800E | 12 | 320 Classe 10500 | 320 m³/min | 0,2–1,0 MPa | DN250FL | 1830 | 930 | Classe 800E | 14 | 450 Classe 12500 | 360 m³/min | 0,2–1,0 MPa | DN300FL | 1750 | 960 | Classe 800E | 16 | 420 Classe-14000 | 410 m³/min | 0,2–1,0 MPa | DN300FL | 1 670 | 985 | Classe-800E | 19 | 435 Classe-17500 | 510 m³/min | 0,2–1,0 MPa | DN350FL | 1991 | 1 140 | Classe-800E | 24 | 500 Caractéristiques / spécifications techniques

• Pression de service : 0,2–1,0 MPa
• Plage de débit nominal : 17–510 m³/min (modèles de la Classe-600 à la Classe-17500)
• Niveaux de filtration disponibles : C, T, A, F, H (fonctions allant de la séparation huile-eau sur la conduite principale à l’élimination des vapeurs d’huile par charbon actif)
• Précision de filtration : jusqu’à 0,01 μm pour une élimination hautement efficace de l’huile ; filtration des particules de 1 à 3 μm pour les filtres de ligne principale
• Teneur maximale en huile résiduelle par classe : C ≤ 5 ppm ; T ≤ 1 ppm ; A ≤ 0,01 ppm ; F ≤ 0,001 ppm ; H ≤ 0,003 ppm
• Types de raccordement indiqués pour les modèles : DN65FL, DN80FL, DN100FL, DN125FL, DN150FL, DN200FL, DN250FL, DN300FL, DN350FL
• Types d’éléments filtrants associés aux modèles (par ex. : Class-600E, Class-800E, Class-400E)
