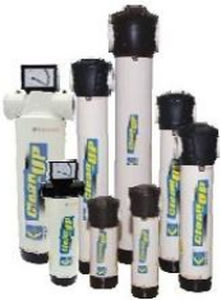

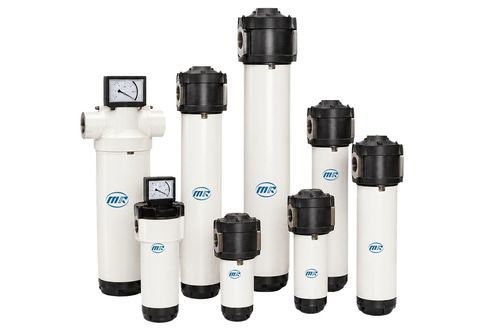

Purificateur d'air comprimé au sol Class 35

à filtrepour chromatographie en phase gazeusede poussière

Présentation
Les filtres à air comprimé filetés Classe 35–800 sont destinés à la filtration sur conduite principale et à l'entrée des équipements. Un chemin d'admission lisse à 90° et un diffuseur conique réduisent les turbulences et les pertes de charge tout en augmentant la surface de filtration effective. Le boîtier en trois parties facilite le remplacement des éléments filtrants et l'entretien des vidanges.

Spécifications

• Pression de service : 0,2–1,6 MPa
• Plage de débit nominal : 1,6–23 m³/min (Classe-35 à Classe-800)
• Grades de filtration disponibles : C / T / A / F / H
• Accessoires optionnels : électrovanne de vidange, vidange interne, vanne de vidange automatique, indicateur de pression différentielle

Grades de filtration Mairui C/T/A/F/H

• C — Filtre huile-eau pour conduite principale ; Précision de filtration : 3 μm ; Huile résiduelle maximale : ≤5 ppm
• T — Filtre particulaire pour conduite principale ; Précision de filtration : 1 μm ; Huile résiduelle maximale : ≤1 ppm
• A — Élimination d'huile haute efficacité ; Précision de filtration : 0,01 μm ; Huile résiduelle maximale : ≤0,01 ppm
• F — Élimination d'huile ultra-haute efficacité ; Précision de filtration : 0,01 μm ; Huile résiduelle maximale : ≤0,001 ppm
• H — Filtre à charbon actif pour vapeurs d'huile ; Précision de filtration : 0,01 μm ; Huile résiduelle maximale : ≤0,003 ppm

Modèles et caractéristiques

• Class-35 — Débit nominal 1,6 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC1" ; Longueur 260 mm ; Largeur 107 mm ; Élément filtrant : Class-35E-03 ; Quantité d'éléments : 1 ; Poids : 2,5 kg
• Class-70 — Débit nominal 2,6 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC1" ; Longueur 305 mm ; Largeur 107 mm ; Élément filtrant : Class-70E-03 ; Quantité d'éléments : 1 ; Poids : 2,8 kg
• Class-100 — Débit nominal 3,8 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC1" ; Longueur 365 mm ; Largeur 107 mm ; Élément filtrant : Class-100E-03 ; Quantité d'éléments : 1 ; Poids : 3,1 kg
• Class-200 — Débit nominal 7 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC1-1/2" ; Longueur 555 mm ; Largeur 135 mm ; Élément filtrant : Class-200E-03 ; Quantité d'éléments : 1 ; Poids : 5,1 kg
• Class-300 — Débit nominal 8,5 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC1-1/2" ; Longueur 635 mm ; Largeur 135 mm ; Élément filtrant : Class-300E-03 ; Quantité d'éléments : 1 ; Poids : 5,8 kg
• Class-350 — Débit nominal 11,5 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC2" ; Longueur 735 mm ; Largeur 135 mm ; Élément filtrant : Class-350E-03 ; Quantité d'éléments : 1 ; Poids : 6,5 kg
• Class-400 — Débit nominal 13,5 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC2" ; Longueur 760 mm ; Largeur 170 mm ; Élément filtrant : Class-400E-03 ; Quantité d'éléments : 1 ; Poids : 10 kg
• Class-600 — Débit nominal 17 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC2-1/2" ; Longueur 820 mm ; Largeur 170 mm ; Élément filtrant : Class-600E-03 ; Quantité d'éléments : 1 ; Poids : 11 kg
• Class-800 — Débit nominal 23 m³/min ; Pression de service 0,2–1,6 MPa ; Raccord RC2-1/2" ; Longueur 1060 mm ; Largeur 170 mm ; Élément filtrant : Class-800E-03 ; Quantité d'éléments : 1 ; Poids : 14 kg

Caractéristiques techniques

• Usage prévu : filtration sur conduite principale et à l'entrée des équipements
• Boîtier : conception en trois parties pour le remplacement des éléments et l'accès aux vidanges
• Flux : admittance 90° lisse et diffuseur conique pour réduire les turbulences et les pertes de charge
• Grades de filtration : C (huile-eau), T (particules), A (élimination d'huile haute efficacité), F (élimination d'huile ultra-haute efficacité), H (charbon actif pour vapeurs d'huile)
• Précisions typiques : 3 μm (C), 1 μm (T), 0,01 μm (A/F/H)
• Huile résiduelle maximale par grade : C ≤5 ppm ; T ≤1 ppm ; A ≤0,01 ppm ; F ≤0,001 ppm ; H ≤0,003 ppm
• Accessoires : électrovanne de vidange, vidange interne, vanne de vidange automatique, indicateur de pression différentielle
• Éléments filtrants : références Class-35E-03 à Class-800E-03 ; Quantité : 1 par unité
• Exemples de poids : 2,5 kg (Class-35) à 14 kg (Class-800)
