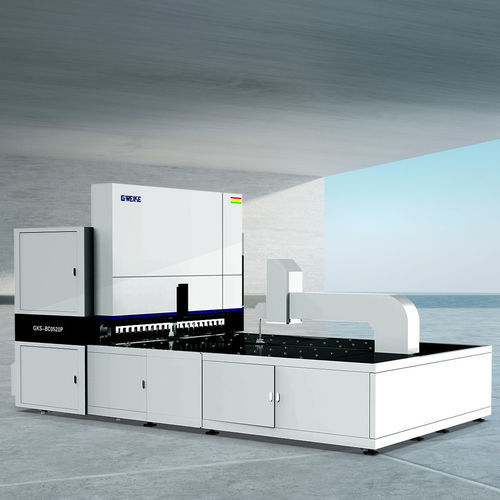

Presse plieuse hydraulique GKS-BC0520P

à grande vitessede grande dimensionautomatique

Présentation
Intelligent et performant : peut atteindre des vitesses jusqu'à 0,2 seconde par pli, soit une amélioration de 260 % par rapport aux machines de pliage traditionnelles. L'alimentation automatique et le pliage par bras presse réduisent l'intervention humaine, diminuent l'intensité du travail et permettent la production en série.

Applications étendues
Grande surface de travail et large plage de charge permettent de répondre aux besoins de pliage de différentes pièces, y compris cintrage, ourlets, retours et formes fermées.

Gain de main-d'œuvre
Les processus d'alimentation et de pliage automatiques réduisent l'intervention humaine, autorisent la production par lots et l'automatisation, économisant 3 à 4 opérateurs et réduisant les coûts de plus de 65 %.

Faible coût de maintenance
Les outils de pliage universels fixes évitent le changement des outils supérieurs et inférieurs. L'absence de pièces vulnérables entraîne des coûts de maintenance réduits.

Exemples de pièces
Des pièces échantillons et des exemples usinés sont fournis pour illustrer les capacités.

Applications

• Classeur
• Armoires électriques
• Ustensiles de cuisine
• Façades rideau
• Industrie des portes et ascenseurs
• Appareils électroménagers
• Meubles

Paramètres techniques
Modèle de machine : GKS-BC0520P
Structure d'alimentation : Bras presse
Nombre d'axes : 13 axes standard
Longueur de pliage maximale : 2100mm
Hauteur de pliage maximale : 200mm
Dimensions minimales plié côté unique : 250mm
Dimensions minimales de formage bilatéral : 250mm
Taille minimale de formage à quatre côtés : 250mm*300mm
Longueur maximale de tôle : 2100mm
Largeur maximale de tôle : 1500mm
Rayon d'arc minimal : 6mm
Vitesse minimale de pliage continu : 0,2S
Vitesse d'alimentation maximale : 120m/min
Angle de pliage : 0-180°
Capacité de pliage : tôle acier carbone : 1,5mm / tôle inox : 1,2mm / tôle aluminium : 2mm
Tension nominale : 380V AC
Puissance de crête : env. 43KW
Puissance moyenne : env. 5KW
Poids total de la machine : env. 13,7 T
Dimensions : 5470mm*3200mm*2850mm

Caractéristiques / Spécifications techniques

• Modèle de machine : GKS-BC0520P
• Structure d'alimentation : Bras presse
• Nombre d'axes : 13 axes standard
• Longueur de pliage maximale : 2100mm
• Hauteur de pliage maximale : 200mm
• Dimensions minimales plié côté unique : 250mm
• Dimensions minimales de formage bilatéral : 250mm
• Taille minimale de formage à quatre côtés : 250mm*300mm
• Longueur maximale de tôle : 2100mm
• Largeur maximale de tôle : 1500mm
• Rayon d'arc minimal : 6mm
• Vitesse minimale de pliage continu : 0,2S
• Vitesse d'alimentation maximale : 120m/min
• Angle de pliage : 0-180°
• Capacité de pliage : tôle acier carbone : 1,5mm / tôle inox : 1,2mm / tôle aluminium : 2mm
• Tension nominale : 380V AC
• Puissance de crête : env. 43KW
• Puissance moyenne : env. 5KW
• Poids total de la machine : env. 13,7 T
• Dimensions : 5470mm*3200mm*2850mm
