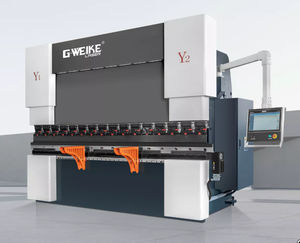

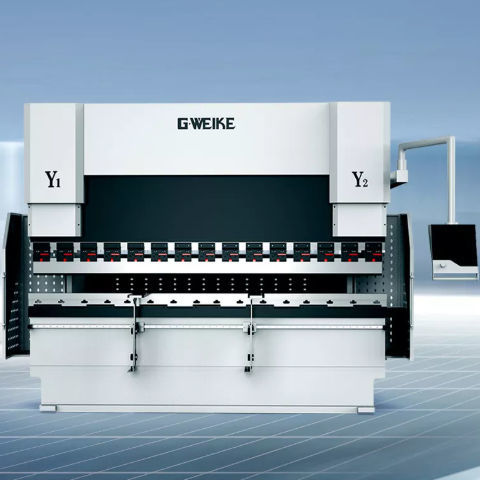

Presse plieuse servo-hydraulique HG

CNCautomatiquede précision

Produit
Presse plieuse CNC pour pliage de tôles de précision. Conçue pour réaliser des pliages précis avec une structure rigide et une synchronisation de commande de haute exactitude.

Points forts

• Haute stabilité : bâti optimisé par conception par éléments finis et traitement de recuit pour éliminer les contraintes, garantissant la résistance de l'acier et la stabilité structurelle.
• Assurance précision : système hydraulique à servomoteur associé à des composants de détection conformes aux normes internationales, assurant une haute précision de synchronisation et une répétabilité des positions de pliage.
• Système de commande : équipé du système CNC DELEM DA-53T (Pays-Bas), capable de calculer automatiquement la longueur totale du matériau pour les séquences de pliage et de programmer graphiquement en 2D via écran tactile.
• Exemples : la fiche produit présente des pièces pliées d'exemple et des images illustrant les capacités.

Applications

• Armoires de classement
• Armoires électriques
• Ustensiles de cuisine
• Murs-rideaux
• Industrie des portes et ascenseurs
• Appareils électroménagers
• Éolien et télécommunications
• Construction navale

Paramètres techniques (tableau)
Modèle de machine | 10032 | 13032 | 17032 | 20032
Pression nominale | 1000 | 1300 | 1700 | 2000
Longueur utile | 3200 | 3200 | 3200 | 3200
Entraxe colonnes | 2600 | 2600 | 2600 | 2600
Hauteur d'ouverture maximale | 480 | 480 | 480 | 480
Course du coulisseau | 200 | 200 | 200 | 200
Profondeur du gueule | 400 | 400 | 400 | 400
Vitesse descente rapide pliage | 180 | 180 | 180 | 150
Travail | 10 | 10 | 10 | 9
Retour | 160 | 160 | 160 | 130
Puissance moteur principal (kW) | 7.5 | 11 | 15 | 18.5
Course axe X (mm) | 500 | 500 | 500 | 500
Vitesse axe X (mm/min) | 300 | 300 | 300 | 300
Course axe R (mm) | 200 | 200 | 200 | 200
Vitesse axe R (mm/s) | 60 | 60 | 60 | 60

Caractéristiques / Spécifications techniques

• Série : HG Series
• Pression nominale : 1000 / 1300 / 1700 / 2000 (selon modèle)
• Longueur utile : 3200 mm
• Entraxe colonnes : 2600 mm
• Hauteur d'ouverture maximale : 480 mm
• Course du coulisseau : 200 mm
• Profondeur du gueule : 400 mm
• Vitesse descente rapide pliage : 180 mm/s (la plupart des modèles) / 150 mm/s (20032)
• Travail : 10 (la plupart des modèles) / 9 (20032)
• Retour : 160 mm (la plupart des modèles) / 130 mm (20032)
• Puissance moteur principal : 7.5 / 11 / 15 / 18.5 kW (selon modèle)
• Course axe X : 500 mm ; Vitesse axe X : 300 mm/min
• Course axe R : 200 mm ; Vitesse axe R : 60 mm/s
• Système de commande : DELEM DA-53T (Pays-Bas) avec programmation graphique 2D tactile et calcul automatique de la longueur de matériau
