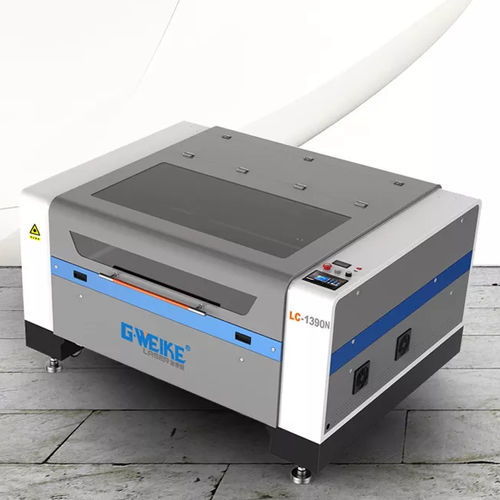

Machine de découpe et de gravure laser CO2 LC1390N

laser 2Dpour Acrylpour MDF

Vue d'ensemble
Découpeuse-graveuse laser CO2 industrielle pour matériaux non métalliques, avec zone de travail 1300 × 900 mm, Z motorisé 180 mm avec autofocus en une touche, et tubes CO2 scellés RECI en option (80–150 W). Conçue pour la découpe et la gravure en production répétable d'acrylique, bois, MDF, cuir, papier et emballages en petites séries, avec passage quatre côtés pour pièces surdimensionnées ou panneaux longs.

Caractéristiques principales

• Levage électronique : déplacement Z motorisé de 180 mm adapté aux épaisseurs et aux gabarits ; autofocus en une touche pour réduire les réglages manuels.
• Mise au point automatique : distance focale constante pour un meilleur débit et une répétabilité entre postes.
• Portes passantes quatre côtés : prise en charge des pièces surdimensionnées et découpe par étapes de panneaux longs.
• Guides linéaires HIWIN (Taïwan) : guidages à éléments roulants pour haute précision de positionnement et faible usure.
• Composants de sécurité et de fin de course OMRON : composants industriels pour un déclenchement fiable et une durée de vie prolongée.
• Tuyau laser CO2 scellé RECI (option 80/100/130/150 W) : faisceau stable et forte densité d'énergie focale pour bords d'acrylique polis et gravure nette.
• Contrôle Wi‑Fi : revue des paramètres et diagnostics à distance ; un PC peut gérer plusieurs machines.
• Optiques II‑VI et miroirs plaqués or : lentilles asphériques haute transmission et miroirs pour une meilleure transmission du faisceau.
• Moteurs pas à pas Leadshine : faible bruit, accélération douce et positionnement fiable.
• Ventilateur d'extraction à bouton unique : commande indépendante pour éviter le fonctionnement à vide et gérer l'extraction.
• Double plate-forme : table nid d'abeilles pour la gravure/pièces fines et table lame pour tôles épaisses afin de réduire les réflexions arrière et les salissures.
• Filtration haute efficacité en option : système en trois étapes — préfiltre à sac → HEPA ≥ 0,3 μm → adsorption charbon actif ; débit d'air et rythme de filtration configurables selon le matériau et la charge de travail.

Application secteur
Adaptée à la signalétique acrylique et aux caissons lumineux, aux objets décoratifs en bois, aux présentoirs MDF, aux pièces en cuir et cadeaux personnalisés, au prototypage papier et aux emballages en petites séries pour les applications non métalliques nécessitant répétabilité et qualité de bord.

Paramètres techniques
Laser – Type : tube laser CO2 scellé
Puissance laser : 80 W / 100 W / 130 W / 150 W (optionnel)
Zone de travail : 1300 mm × 900 mm
Taille machine : 1880 × 1549 × 1075 mm
Vitesse de découpe max : 0–24 000 mm/min
Répétabilité : ±0,05 mm
Alimentation : AC 110–220 V ±10%, 50–60 Hz
Puissance totale : < 1 500 W
Température de fonctionnement : 0–45 °C
Humidité de fonctionnement : 5–95%
Caractère minimum : Anglais 1 × 1 mm
Table de travail : plate-forme relevable 180 mm
Système d'entraînement : pas à pas
Refroidissement : refroidissement par eau avec protection
Auxiliaires : ventilateur d'extraction et conduit d'air
Contrôle : système de contrôle DSP
Logiciels compatibles : LightBurn / RDWorks / CorelDRAW / AutoCAD / Photoshop

Spécifications techniques

• Modèle : LC1390N
• Zone de travail : 1300 × 900 mm
• Type de tube laser : CO2 scellé (RECI)
• Puissances disponibles : 80 W / 100 W / 130 W / 150 W
• Levage Z (motorisé) : 180 mm avec autofocus
• Vitesse maximale de découpe : jusqu'à 24 000 mm/min
• Répétabilité de position : ±0,05 mm
• Alimentation : AC 110–220 V ±10%, 50–60 Hz
• Méthode de refroidissement : refroidissement par eau avec protection
• Système de contrôle : DSP
• Logiciels compatibles : LightBurn, RDWorks, CorelDRAW, AutoCAD, Photoshop
• Filtration optionnelle : 3 étapes (préfiltre → HEPA ≥0,3 μm → charbon actif)
