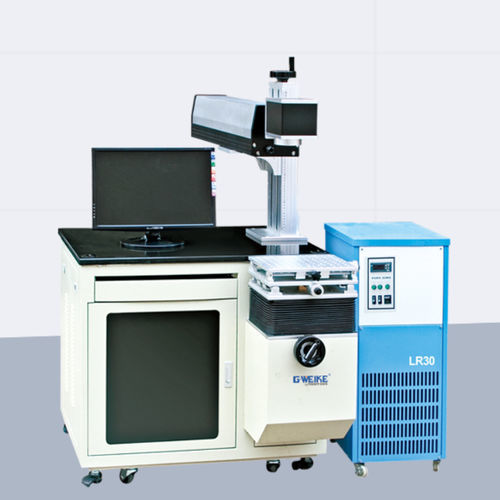

Machine de marquage laser CO2 LR30

de papierde céramiquede tissus

Présentation
Le LR30 est un système de marquage laser CO2 destiné aux matériaux non métalliques tels que le bois, le papier/carton, le cuir, les tissus, l'acrylique/PMMA et les plastiques revêtus. Disponible en 30/50/100 W avec une zone standard de 200×200 mm (300×300 mm en option). Vitesse de balayage jusqu'à 7 000 mm/s et refroidissement par eau stable pour les cycles de production prolongés. EZCAD (Windows) gère graphiques, codes 1D/2D et sérialisation date/lot pour l'intégration en production.

Caractéristiques principales

• Faible encombrement : implantation compacte et câblage soigné pour installation proche des lignes d'assemblage.
• Positionnement précis : prévisualisation par lumière rouge et jauge de mise au point pour réduire les essais.
• Gestion thermique et extraction : optique refroidie par eau et interfaces d'extraction pour maintenir la qualité de marquage.
• Compatibilité des montages : accepte des variations en Z et des rotatifs optionnels pour pièces cylindriques.

Interface & flux de travail

• EZCAD (Windows) : paramètres par calque, modèles batch, variables/sérialisation, date/lot et prise en charge des codes 1D/2D.
• Prête pour l'automatisation : connexion CSV/base de données pour génération automatique de numéros de série et contenus QR.
• Préréglages matériaux : enregistrez des templates par matériau–lentille–effet pour changer rapidement d'application.
• Traçabilité : permissions et export de lots optionnels pour les logs de production.

Composants importés & stabilité

• Optique : scanners galvo et lentilles F-Theta haute stabilité pour une taille de spot constante.
• Électrique & refroidissement : marge de puissance surdimensionnée et température de refroidisseur recommandée 18–22 °C pour améliorer la durée de vie du tube.
• Conception pour disponibilité : architecture anti-poussière et routage de câbles propre pour réduire les pannes aléatoires.

Applications & matériaux
Optimisé pour les non-métaux : bois/bambou, papier & carton, cuir/PU, tissus, acrylique/PMMA, surfaces peintes/vernisées et plastiques revêtus. Peut marquer les couches colorées/anodisées d'aluminium (pour métal nu, choisir un marquéur fibre).

• Emballage & logistique : date/lot, codes-barres/QR sur cartons et étiquettes.
• Signalétique & création : logos et marquages décoratifs sur bois, cuir et acrylique.
• Habillement & accessoires : patchs en cuir, motifs sur tissu et ombrages légers.
• Personnalisation : boîtiers plastiques revêtus avec graphismes personnalisés.

Paramètres de départ recommandés

• contreplaqué de bouleau (marque sombre) : 30 W — 300–600 mm/s @ 25–40% | 50 W — 500–900 mm/s @ 20–35% | faible air; +0,3 mm léger défaut de focus pour foncer la teinte.
• bois massif (traits fins) : 30 W — 600–900 mm/s @ 15–25% | 50 W — 900–1300 mm/s @ 12–20% | privilégier vitesse élevée + puissance faible pour lignes fines.
• cuir / PU (marque sombre) : 30 W — 400–700 mm/s @ 18–30% | 50 W — 700–1100 mm/s @ 15–25% | minimiser le temps de séjour; extraction renforcée recommandée.
• papier / carton (codes nets) : 30 W — 900–1500 mm/s @ 8–18% | 50 W — 1300–2000 mm/s @ 7–15% | pas d'air; vitesse élevée pour bords propres.
• acrylique / PMMA (fini givré) : 30 W — 300–500 mm/s @ 20–35% | 50 W — 500–800 mm/s @ 18–30% | focus −0,2 ~ 0 mm; éviter l'ablation profonde.
• aluminium anodisé (couche teintée) : 30 W — 500–800 mm/s @ 20–30% | 50 W — 800–1200 mm/s @ 18–28% | le CO2 agit sur la couche colorée uniquement.

Options & accessoires

• lentilles F-Theta : 150 / 210 / 300 mm
• accessoire rotatif pour pièces cylindriques (gobelets, bouteilles)
• extracteur de fumée haute efficacité & filtres
• jauge d'auto-focus / axe Z motorisé (disponibilité selon région)

Conseils qualité & production

• Choix de la lentille : 300×300 mm couvre de plus grandes pièces mais augmente la taille du spot ; utilisez 200×200 mm pour le texte fin <1 mm.
• Refroidissement : maintenir le chiller à 18–22 °C pour stabilité du faisceau et longévité du tube.
• Extraction & air : extraction efficace indispensable ; pour bois/cuir utiliser un souffle d'air doux.
• Lisibilité des codes : choisir des substrats à fort contraste et vérifier avec caméra/verifier ; taille du module ≥ 8× diamètre du spot.

Spécifications techniques

• Type de laser : CO2, 10,64 μm
• Puissances : 30 W / 50 W / 100 W (optionnel)
• Aire de marquage : 200 × 200 mm (standard) / 300 × 300 mm (optionnel)
• Vitesse max de balayage : ≤ 7 000 mm/s
• Répétabilité : ± 0,01 mm
• Largeur de ligne min. : 0,1 mm
• Système de refroidissement : refroidissement par eau
• Logiciel / Contrôle : EZCAD (Windows)
• Tension : AC 220V ±10%, 50Hz
• Température de fonctionnement : 0–30 °C
• Durée de vie typique du tube : jusqu'à 35 000 h
• Consommation électrique : < 1200 W
