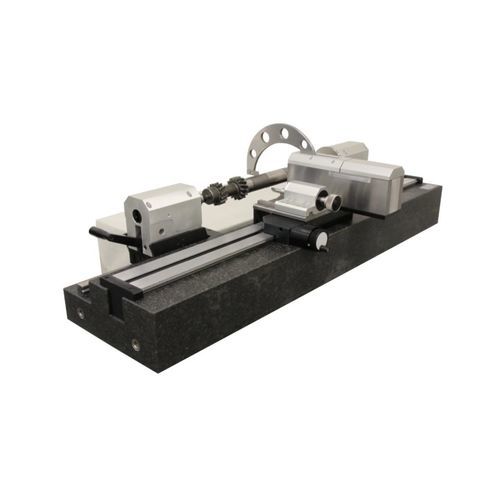

Banc de calibration de déplacement T-SHAFT MAN

de distancede précisionmanuel

Présentation
T-SHAFT MAN est un banc de mesure manuel destiné aux contrôles rapides d'arbres en environnement d'atelier. Les axes diamètre (X) et longueur (Z) sont positionnés et actionnés par l'opérateur ; la répétabilité est assurée par un système mécanique dédié. Disponible en versions GM500 et GM1000, personnalisable selon les besoins du client.

Type de produit
Banc de mesure manuel pour arbres

Tableau technique
T-SHAFT MAN | | GM500 | GM1000
Plage de mesure, longueur Z | mm | 0-500 | 0-1000
Plage de mesure, diamètre X | mm | 1-120 | 1-150
Erreur maximale admissible, longueur Z | µm | 4 + L(mm)/100 | 4 + L(mm)/100
Erreur maximale admissible, diamètre X | µm | 3 + D(mm)/100 | 3 + D(mm)/100
Répétabilité, longueur Z (2s) | µm | ≤4 | ≤4
Répétabilité, diamètre X | µm | ≤3 | ≤3
Résolution, longueur Z | mm | 0.001 | 0.001
Résolution, diamètre X | mm | 0.001 | 0.001
Force de mesure Z; X | N | manuelle | manuelle
Poids max de l'arbre | Kg | 25 | 45
Poids de l'instrument | Kg | 200 | 390

Caractéristiques / spécifications techniques

• Modèles: GM500 (Z 0–500 mm) et GM1000 (Z 0–1000 mm)
• Plage de mesure diamètre (X): GM500 = 1–120 mm ; GM1000 = 1–150 mm
• Erreur maximale admissible (longueur Z): 4 + L(mm)/100 µm (les deux modèles)
• Erreur maximale admissible (diamètre X): 3 + D(mm)/100 µm (les deux modèles)
• Répétabilité (longueur Z, 2s): ≤4 µm ; Répétabilité (diamètre X): ≤3 µm
• Résolution sur les deux axes: 0.001 mm
• Force de mesure sur axes Z et X: manuelle
• Poids max de la pièce: GM500 = 25 Kg ; GM1000 = 45 Kg
• Poids de l'instrument: GM500 = 200 Kg ; GM1000 = 390 Kg
• Conçu pour des mesures rapides en atelier, possibilité de configuration selon spécifications client
