Banc d'étalonnage et d'essai de qualité T-SHAFT MATIC

de dimensionsde calibrationcontrôlé par ordinateur

Présentation

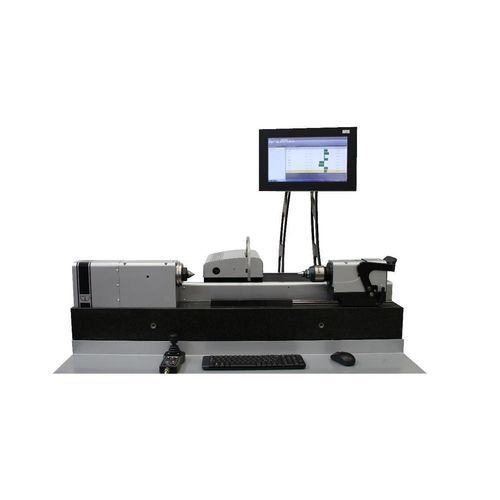

T-SHAFT MATIC est un banc modulaire pour la mesure d'arbres en production, disponible en versions GMT500 et GMT1000. Il permet le contrôle manuel et le contrôle automatique série via le mode Smart Self Learning (SSL), qui programme le cycle automatique à partir d'une seule mesure manuelle. Le système est conçu pour une mise en service rapide, une utilisation simple et une intégration aux rapports de production.

Caractéristiques principales

• Conçu pour l'environnement d'atelier / production
• Mode manuel et mode automatique avec Smart Self Learning (SSL)
• Force de mesure constante et réglable sur les axes Z et X
• Options hardware et software personnalisables
• Interface utilisateur simple et mise en place rapide
• Rapports de mesure personnalisables et enregistrement des données
• Calibration des axes facile
• Adapté au contrôle série moyen à élevé

Spécifications techniques

• Modèles : GMT500, GMT1000
• Plage de mesure Z (longueur) : GMT500 = 0–500 mm ; GMT1000 = 0–1000 mm
• Plage de mesure X (diamètre) : GMT500 = 1–120 mm ; GMT1000 = 1–150 mm
• Erreur maximale tolérée (longueur Z) : 3 + L(mm)/100 µm (les deux modèles)
• Erreur maximale tolérée (diamètre X) : 2 + D(mm)/100 µm (les deux modèles)
• Répétabilité (longueur Z, 2s) : ≤ 3 µm
• Répétabilité (diamètre X) : ≤ 2 µm
• Résolution (Z et X) : 0.001 mm
• Force de mesure (Z ; X) : 3 N ; réglable
• Poids pièce maximal : GMT500 = 60 kg ; GMT1000 = 75 kg
• Poids de l'instrument : GMT500 = 410 kg ; GMT1000 = 610 kg

Applications

• Contrôle qualité 100 % en ligne des arbres et pièces cylindriques
• Contrôle final en atelier à proximité des centres d'usinage
• Inspection de lots importants et contrôle statistique de procédé
• Intégration aux processus de traçabilité et rapports qualité
