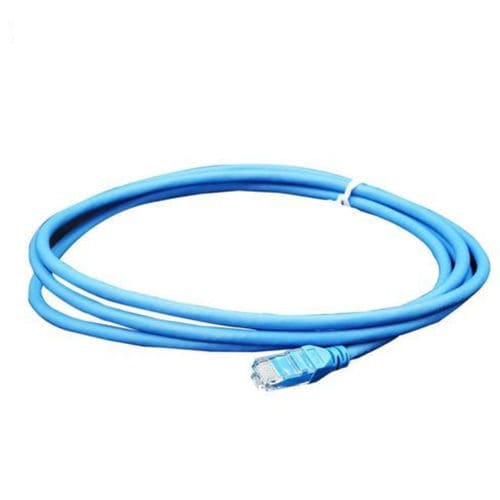

Câble de démarrage TTX series

Description du produit Ce câble de raccordement en cuivre non blindé est conçu pour prendre en charge les réseaux Cat5e, Cat6 et Cat6A. Il est spécialement conçu pour les fabricants de câbles de réseau et les intégrateurs de systèmes qui ont besoin de connexions de raccordement fiables avec des interfaces RJ45 normalisées. Utilisé pour la transmission de signaux vocaux, numériques, audio/vidéo et d'images, il prend en charge diverses applications Ethernet et convient aux applications spécifiées par les normes GB 50311 et ISO/IEC 11801 pour les canaux de classe Ea, E et D. Il répond aux exigences spécifiées par des normes telles que ANSI/TIA-568.2-D pour les connecteurs Cat.6x/Cat.6/Cat.5e. Connecteur RJ45 standard. Des structures à tirettes et des matériaux de gaine multiples sont disponibles en option pour faciliter l'installation et la maintenance. Spécifications techniques garantissant des performances et une conformité élevées Construit avec des manchons d'extrémité moulés par injection pour atténuer la dégradation des performances due au mouvement des connecteurs et des câbles. La protection anti-retour aux deux extrémités garantit la stabilité de la connexion sur des cycles d'utilisation étendus - évaluée pour un minimum de 800 insertions/retraits. Prend en charge des bandes passantes jusqu'à 500 MHz pour Cat6A et une impédance caractéristique de 100 Ω conformément à la norme ANSI/TIA-568.2-D. Les gaines sont proposées en PVC ignifuge et en variantes FRNC/LSOH à faible dégagement de fumée et sans halogène. Les options de codage couleur (par exemple, gris, rouge, jaune, orange) facilitent la gestion et l'identification du réseau. Application dans les infrastructures de réseau d'entreprise et les centres de données Conçu pour les interconnexions de rack à rack des centres de données, la mise en réseau des salles de conférence des bureaux, les extensions temporaires de réseau, le raccordement des réseaux locaux, la migration des réseaux et le prototypage sur banc de laboratoire. La conformité aux normes GB 50311 et ISO/IEC 11801 le rend adapté aux systèmes de câblage structurés nécessitant une intégrité de canal de classe Ea, E et D. Complète l'offre de câbles de raccordement en fibre dans les déploiements hybrides cuivre-fibre. Caractéristiques du produit

• Conforme aux normes Cat.6A / Cat.6 / Cat.5e ; prend en charge les largeurs de bande physiques de 500 MHz / 250 MHz / 100 MHz.
• Les embouts moulés par injection réduisent les contraintes mécaniques entre le câble et le connecteur.
• Protection anti-retour du connecteur aux deux extrémités pour éviter les terminaisons incorrectes.
• Options de gaine : PVC ignifuge (FR/PVC) et FRNC/LSOH (sans halogène et à faible dégagement de fumée).
• Couleurs disponibles (exemples) : gris, rouge, jaune, orange ; cavaliers à tirette disponibles en option pour faciliter l'entretien.

Performance du produit

• Largeur de bande physique : 500 MHz / 250 MHz / 100 MHz
• Impédance caractéristique : 100 Ω
• Durabilité (cycles de branchement/débranchement) : ≥ 800 insertions/retraits
• Température de stockage : -40°C à +70°C
• Température de fonctionnement : -10°C à +60°C

Informations sur la commande (exemples) Modèle du produit | Description du produit | Couleur | Unité TTX51A-RRU4PVL-GY01M0 | RJ45-RJ45 Unshielded Patch Cable Cat.5e, FR/PVC, 1m | Gray | 1PC TTX51A-RRU4PVL-GY02M0 | RJ45-RJ45 câble de raccordement non blindé Cat.5e, FR/PVC, 2m | Gris | 1PC TTX51A-RRU4PVL-GY03M0 | RJ45-RJ45 câble de raccordement non blindé Cat.5e, FR/PVC, 3m | Gris | 1PC TTX60A-RRU4PZL-BU01M0 | RJ45-RJ45 câble de raccordement non blindé Cat.6, FRNC/LSOH, 1m | Bleu | 1PC TTX60A-RRU4PZL-BU02M0 | RJ45-RJ45 câble de raccordement non blindé Cat.6, FRNC/LSOH, 2m | Bleu | 1PC TTX60A-RRU4PZL-BU03M0 | RJ45-RJ45 câble de raccordement non blindé Cat.6, FRNC/LSOH, 3m | Bleu | 1PC TTX65A-RRU4PZL-BU01M0 | RJ45-RJ45 câble de raccordement non blindé Cat.6A, FRNC/LSOH, 1m | Bleu | 1PC TTX65A-RRU4PZL-BU02M0 | RJ45-RJ45 câble de raccordement non blindé Cat.6A, FRNC/LSOH, 2m | Bleu | 1PC TTX65A-RRU4PZL-BU03M0 | RJ45-RJ45 câble de raccordement non blindé Cat.6A, FRNC/LSOH, 3m | Bleu | 1PC Scénarios d'utilisation

• Interconnexions de rack de centre de données dans des environnements à haute densité - patch fiable et à large bande passante entre les commutateurs et les serveurs.
• Déploiements LAN d'entreprise, salles de conférence et extensions temporaires - les cavaliers à code couleur et les tirettes en option simplifient l'identification et la maintenance.
• Infrastructures hybrides cuivre-fibre - complète les câbles de pontage en fibre pour les solutions de réseau intégrées.

caractéristiques / spécifications techniques

• Conformité aux normes : GB 50311, ISO/IEC 11801 ; ANSI/TIA-568.2-D référencé pour la conformité des connecteurs et des canaux.
• Bande passante : jusqu'à 500 MHz (Cat6A), prend en charge les fréquences Cat6 et Cat5e.
• Impédance : impédance caractéristique de 100 Ω.
• Durabilité mécanique : ≥800 cycles d'insertion/retrait.
• Caractéristiques des connecteurs : RJ45 avec embouts moulés par injection et protection anti-retour aux deux extrémités.
• Matériaux de la gaine : FR/PVC (PVC ignifuge) ou FRNC/LSOH (ignifuge, à faible dégagement de fumée et sans halogène).
• Couleurs disponibles : gris (standard), rouge, jaune, orange, bleu, etc. en option.
• Longueurs typiques disponibles : 1 m, 2 m, 3 m (longueurs personnalisées disponibles sur demande).
• Température de fonctionnement : -10°C à +60°C ; température de stockage : -40°C à +70°C.
