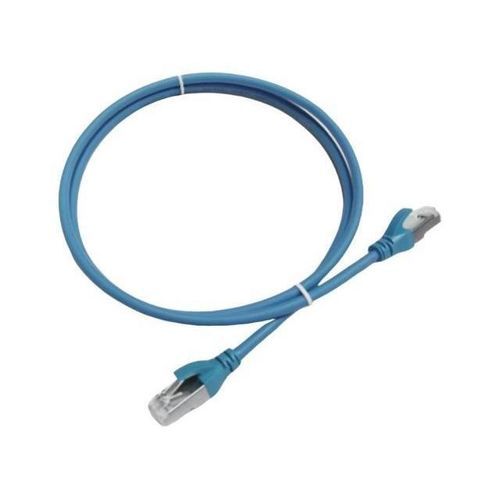

Câble de démarrage TTX A

Description du produit
Câbles patch RJ45 blindés pour la transmission de signaux voix, numériques, audio/vidéo et image dans les réseaux Ethernet. Disponibles pour les catégories Cat.6A, Cat.6 et Cat.5e, conformes aux exigences de canal/connecteur des standards industriels. Connecteurs RJ45 blindés standard réduisant les interférences électromagnétiques et assurant des liaisons stables en environnements exigeants.

Solutions de connectivité ciblées pour les professionnels réseau
Conçus pour les ingénieurs infrastructure IT, intégrateurs système et spécialistes télécom. Ces cordons blindés prennent en charge des transmissions haut débit dans les centres de données, salles télécom et laboratoires nécessitant une protection EMI et des connexions plug-and-play fiables.

Spécifications techniques garantissant l'intégrité du signal
Impédance caractéristique 100Ω avec support de bandes passantes jusqu'à 500 MHz (Cat.6A), 250 MHz (Cat.6) et 100 MHz (Cat.5e). Conducteurs en cuivre multibrins pour flexibilité et endurance mécanique. Gaine optionnelle FRNC/LSOH pour propriétés retardatrices de flamme et faible émission de fumée en installations intérieures.

Caractéristiques produit

• Compatibilité catégorie : Cat.6A / Cat.6 / Cat.5e ; bandes passantes : 500MHz / 250MHz / 100MHz.
• Impédance caractéristique 100Ω pour une performance de canal adaptée.
• Connecteurs RJ45 blindés aux deux extrémités avec mécanisme rabattable pour atténuation EMI et routage facilité.
• Conducteur cuivre multibrins pour flexibilité et résistance aux manipulations répétées.
• Manchon extractible optionnel pour maintenance simplifiée.
• Options gaine : FR/PVC ou FRNC/LSOH (retardateur de flamme / faible émission de fumée, sans halogène).

Performances produit

• Largeur de bande : 500MHz / 250MHz / 100MHz
• Impédance caractéristique : 100Ω
• Durabilité : ≥800 cycles de branchement/débranchement
• Plage de températures : Stockage -40°C à +70°C ; Utilisation -10°C à +60°C

Informations de commande
Product Model | Product Description | Color | Unit
TTX51A-RRF4PVL-GY01M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 1m | Gray | 1PC
TTX51A-RRF4PVL-GY02M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 2m | Gray | 1PC
TTX51A-RRF4PVL-GY03M0 | RJ45-RJ45 Shielded Patch Cable Cat.5e, FR/PVC, 3m | Gray | 1PC
TTX60A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 1m | Blue | 1PC
TTX60A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 2m | Blue | 1PC
TTX60A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6, FRNC/LSOH, 3m | Blue | 1PC
TTX65A-RRF4PZL-BU01M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 1m | Blue | 1PC
TTX65A-RRF4PZL-BU02M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 2m | Blue | 1PC
TTX65A-RRF4PZL-BU03M0 | RJ45-RJ45 Shielded Patch Cable Cat.6A, FRNC/LSOH, 3m | Blue | 1PC
Note : FR/PVC = Flame Retardant / Polyvinyl Chloride. FRNC/LSOH = Flame Retardant Non-Corrosive / Low Smoke Zero Halogen (IEC 60332-1). Pour d'autres longueurs ou options, consultez le service commercial ou technique.

Scénarios d'utilisation

• Interconnexions de centres de données : liaisons serveurs, switches et patch-panels où le contrôle EMI et la conformité sont critiques.
• Tests et validations en laboratoire nécessitant des connexions reproductibles et peu perturbées.
• Salles télécom et armoires réseaux contrôlées demandant des câblages blindés pour une exploitation fiable.

FAQ

• Quels matériaux sont utilisés ? Conducteurs cuivre multibrins et connecteurs RJ45 blindés ; options de gaine : FR/PVC ou FRNC/LSOH.
• Peut-on personnaliser les câbles ? Oui — longueurs, manchon extractible et types de gaine sont personnalisables. Contactez le service commercial.
• Conditions d'installation recommandées ? Environnements intérieurs contrôlés avec préoccupations EMI (centres de données, laboratoires, Ethernet industriel). Respecter les normes ANSI/TIA et locales applicables.

Spécifications techniques

• Bande passante : 500MHz / 250MHz / 100MHz (selon la catégorie)
• Impédance : 100 Ω
• Durabilité : ≥800 cycles de branchement/débranchement
• Plage de températures : Stockage -40°C à +70°C ; Utilisation -10°C à +60°C
• Connecteur : RJ45 blindé (rabattable) aux deux extrémités
• Conducteur : Cuivre multibrins
• Options de gaine : FR/PVC ou FRNC/LSOH
