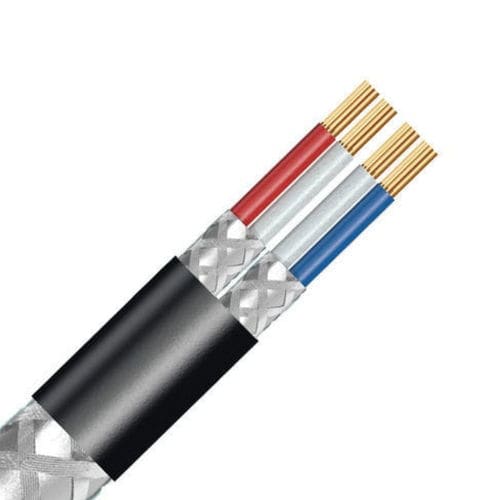

Câble de commande industriel KVVP

en aluminiumsouplegainé

Application
Ce câble est conçu pour les circuits de commande, de surveillance et de protection avec une tension assignée U0/U = 450/750 V et inférieure, adapté aux armoires de commande, tableaux machines et installations d'automatisation.

Matériaux et normes

• Conducteur : cuivre sans oxygène à haute pureté.
• Isolation : polyéthylène.
• Blindage : aluminium + tresse de cuivre étamé à haute densité.
• Gaine : PVC.
• Norme : GB/T9330-2020.

Rôle dans les systèmes de commande et de surveillance
Assure une transmission de signal stable et des lignes de protection fiables pour les applications industrielles de commande et de surveillance, en réduisant les interférences électromagnétiques sur les circuits de signal.

Principales caractéristiques de conception

• Conducteur en cuivre sans oxygène pour une faible résistance.
• Isolation en polyéthylène garantissant l'intégrité électrique.
• Blindage double couche (aluminium + tresse de cuivre étamé) pour réduction des EMI.
• Gaine PVC pour protection mécanique et propriétés retardatrices de flamme.
• Construction flexible disponible en plusieurs sections (exemples : 2×1,0 mm² à 12×1,0 mm² et 2×1,5 mm²).

Performances et conditions d'utilisation
Faible résistance du conducteur et haute résistance d'isolement pour l'intégrité du signal ; température d'utilisation continue ≤ 70°C ; température de pose ≥ 0°C. Blindage amélioré pour environnements industriels afin de minimiser les perturbations externes.

Applications typiques

• Systèmes d'automatisation et armoires de commande industrielle (capteurs, actionneurs, automates).
• Réparations et modernisations d'équipements — utilisation comme câble de remplacement ou de montée en gamme.
• Installations nécessitant une protection EMI et une fiabilité des signaux (usines, lignes de production, systèmes de surveillance).

Avantages principaux

• Blindage double couche pour meilleure containment des EMI et fidélité du signal.
• Flexibilité optimisée pour le routage dans armoires et cheminements.
• Gaine extérieure PVC durable pour protection mécanique.

Paramètres d'exploitation (concis)

• Tension assignée : U0/U = 450/750 V.
• Température d'utilisation continue : ≤ 70°C.
• Température de pose : ≥ 0°C.
• Rayon de courbure : D < 25 mm → ≥ 4D ; D ≥ 25 mm → ≥ 6D.
• Couches de construction : Conducteur / Isolation / Blindage / Gaine.

Configurations typiques et données clés

• 2×1,0 mm² — Structure conducteur : 1/1,13 mm ; Isolation : 0,6 mm ; Densité tresse : 80% ; Gaine : 1,2 mm ; Diamètre ≈ 8,0 mm ; Résistance max conducteur à 20°C : 0,011 Ω/km ; Résistance isolation min à 70°C : 18,1 MΩ·km.
• 3×1,0 mm² — Diamètre ≈ 8,4 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 4×1,0 mm² — Diamètre ≈ 8,9 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 5×1,0 mm² — Diamètre ≈ 9,6 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 6×1,0 mm² — Diamètre ≈ 10,2 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 7×1,0 mm² — Diamètre ≈ 10,2 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 8×1,0 mm² — Diamètre ≈ 11,2 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 10×1,0 mm² — Diamètre ≈ 13,0 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 12×1,0 mm² — Isolation : 0,6 mm ; Gaine : 1,5 mm ; Diamètre ≈ 13,6 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 18,1 MΩ·km.
• 2×1,5 mm² — Structure conducteur : 1/1,38 mm ; Isolation : 0,7 mm ; Densité tresse : 80% ; Gaine : 1,2 mm ; Diamètre ≈ 8,9 mm ; Résistance max 0,011 Ω/km ; Résistance isolation min 12,1 MΩ·km.
