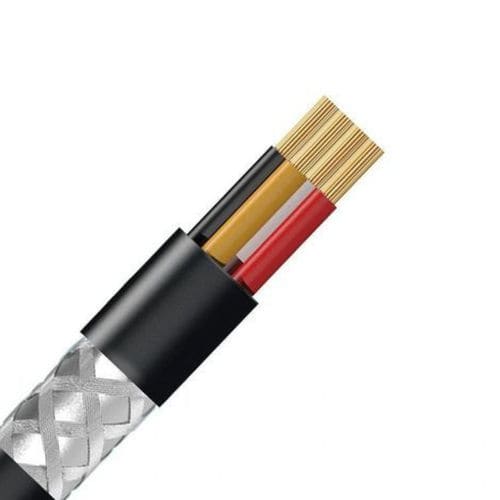

Câble de commande industriel KVV

gainé

Etendue de l'application Ce produit convient à la tension nominale AC U0/U de 450/750V et moins, y compris les circuits de contrôle, de surveillance et les lignes de protection. Matériau et norme d'exécution

• Matériau : Conducteur : cuivre sans oxygène de haute pureté ; Isolation : chlorure de polyvinyle réticulé (PVC) ; Gaine : chlorure de polyvinyle à faible dégagement de fumée et sans halogène (matériau de gaine LSHF PVC / PE noté dans différentes formulations).
• Norme exécutive : GB/T 9330-2020.

Caractéristiques de fonctionnement

• Température de fonctionnement admissible à long terme : ne pas dépasser 70°C.
• Température de pose/installation : ne pas être inférieure à 0°C.
• Rayon de courbure : pour un diamètre extérieur D < ; 25 mm, rayon de courbure minimal = 4 × D ; pour un diamètre extérieur D ≥ 25 mm, rayon de courbure minimal = 6 × D.

Notes sur la construction Le produit utilise des conducteurs en cuivre sans oxygène pour obtenir une faible résistance du conducteur et une meilleure intégrité du signal. L'isolation en PVC réticulé offre une résistance diélectrique et une durabilité mécanique. La gaine extérieure est formulée pour être sans fumée et sans halogène afin d'améliorer la sécurité incendie et de réduire les émissions toxiques dans les situations d'incendie. Tableau des paramètres Spécification | Structure du conducteur (mm) | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre extérieur limite inférieure (mm) | Diamètre extérieur limite supérieure (mm) | Résistance maximale du conducteur à 20℃ (Ω/KM) | Résistance minimale de l'isolation du conducteur à 70℃ (MΩ/KM) | Courant de référence - Capacité de charge (A) 2×1 | 1/1.13 | 0.6 | 1.2 | 7.0 | - | 8.5 | 0.011 | 11 3×1 | 1/1.13 | 0.6 | 1.2 | 7.4 | - | 8.9 | 0.011 | 11 4×1 | 1/1.13 | 0.6 | 1.2 | 7.9 | - | 9.6 | 0.011 | 11 5×1 | 1/1.13 | 0.6 | 1.2 | 8.8 | - | 10.3 | 0.011 | 11 6×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 7×1 | 1/1.13 | 0.6 | 1.2 | 9.2 | - | 11.1 | 0.011 | 11 8×1 | 1/1.13 | 0.6 | 1.2 | 10.2 | - | 12.8 | 0.011 | 11 10×1 | 1/1.13 | 0.6 | 1.2 | 11.4 | - | 13.3 | 0.011 | 11 1×2×1 | 1/1.13 | 0.6 | 1.5 | 11.8 | - | 14.2 | 0.011 | 11 2×1.5 | 1/1.38 | 0.7 | 1.2 | 7.9 | - | 9.5 | 0.011 | 17 3×1.5 | 1/1.38 | 0.7 | 1.2 | 8.3 | - | 10.0 | 0.011 | 15 4×1.5 | 1/1.38 | 0.7 | 1.2 | 9.0 | - | 10.9 | 0.011 | 17 5×1.5 | 1/1.38 | 0.7 | 1.2 | 9.7 | - | 11.7 | 0.011 | 17 6×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 7×1.5 | 1/1.38 | 0.7 | 1.2 | 10.5 | - | 12.7 | 0.011 | 17 8×1.5 | 1/1.38 | 0.7 | 1.2 | 11.7 | - | 14.1 | 0.011 | 17 10×1.5 | 1/1.38 | 0.7 | 1.2 | 13.7 | - | 16.6 | 0.011 | 17 12×1.5 | 1/1.38 | 0.7 | 1.2 | 14.2 | - | 17.1 | 0.011 | 17 2×2.5 | 1/2.25 | 0.8 | 1.2 | 9.0 | - | 10.9 | 0.0085 | 35 3×2.5 | 1/2.25 | 0.8 | 1.2 | 9.5 | - | 11.5 | 0.0085 | 35 4×2.5 | 1/2.25 | 0.8 | 1.2 | 11.4 | - | 13.8 | 0.0085 | 35 5×2.5 | 1/2.25 | 0.8 | 1.5 | 13.0 | - | 15.7 | 0.0085 | 35 6×2.5 | 1/2.25 | 0.8 | 1.5 | 14.1 | - | 18.8 | 0.0085 | 46 7×2.5 | 1/2.25 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.0085 | 46 8×2.5 | 1/2.25 | 0.8 | 1.5 | 15.8 | - | 19.0 | 0.0085 | 35 10×2.5 | 1/2.25 | 0.8 | 1.5 | 16.0 | - | 19.4 | 0.0085 | 35 12×2.5 | 1/2.25 | 0.8 | 1.5 | 16.5 | - | 20.0 | 0.0085 | 35 2×4 | 1/2.76 | 0.8 | 1.2 | 10.8 | - | 13.1 | 0.007 | 46 3×4 | 1/2.76 | 0.8 | 1.2 | 11.5 | - | 13.9 | 0.007 | 46 4×4 | 1/2.76 | 0.8 | 1.2 | 13.2 | - | 15.9 | 0.007 | 46 5×4 | 1/2.76 | 0.8 | 1.5 | 14.3 | - | 17.3 | 0.007 | 46 6×4 | 1/2.76 | 0.8 | 1.5 | 15.6 | - | 18.8 | 0.007 | 46 Description du produit/cas d'utilisation Le câble de commande KVV à âme en cuivre, isolation PVC et gaine PE est conçu pour la transmission de signaux de commande et de contrôle dans l'automatisation industrielle, les panneaux électriques et les circuits de commande d'équipement. Les applications typiques comprennent les connexions d'E/S PLC, le câblage des capteurs et des actionneurs sur les lignes d'automatisation des usines, le câblage de contrôle dans les machines et les circuits de contrôle HVAC dans les bâtiments. Le câble est destiné aux équipes d'approvisionnement et d'ingénierie, aux intégrateurs de systèmes et aux installateurs qui exigent une intégrité de signal robuste et des constructions de câble à sécurité incendie. Caractéristiques techniques clés et spécifications de conformité

• Conducteurs en cuivre sans oxygène de haute pureté pour une faible résistance et une transmission de signal stable.
• Isolation en PVC réticulé offrant une protection diélectrique et une robustesse mécanique.
• Gaine extérieure sans halogène et à faible dégagement de fumée pour minimiser les émissions toxiques en cas d'incendie et améliorer la sécurité incendie.
• Référencé pour les circuits 450/750V AC ; conforme à GB/T 9330-2020.
• Température de fonctionnement spécifiée jusqu'à 70°C et température d'installation non inférieure à 0°C.

Avantages

• Sécurité incendie accrue et émissions toxiques réduites (gaine LSHF).
• Configuration modulaire des conducteurs pour simplifier l'installation et réaliser des connexions fiables.
• Compatibilité avec les pratiques courantes de câblage de pontage et de contrôle pour les systèmes industriels et de gestion des bâtiments.

Caractéristiques / spécifications techniques

• Tension nominale : 450/750V AC.
• Matériau du conducteur : cuivre sans oxygène de haute pureté.
• Isolation : PVC réticulé.
• Gaine : PVC à faible dégagement de fumée, sans halogène (variantes de la gaine PE notées).
• Normes : GB/T 9330-2020.
• Température de fonctionnement (continue) : jusqu'à 70°C.
• Température minimale d'installation : 0°C.
• Rayon de courbure : 4×D pour D < ; 25 mm ; 6×D pour D ≥ 25 mm.
• Plusieurs options de conducteurs/taille disponibles (voir le tableau des paramètres ci-dessus pour les tailles de conducteurs, les diamètres, les résistances et les courants nominaux).
