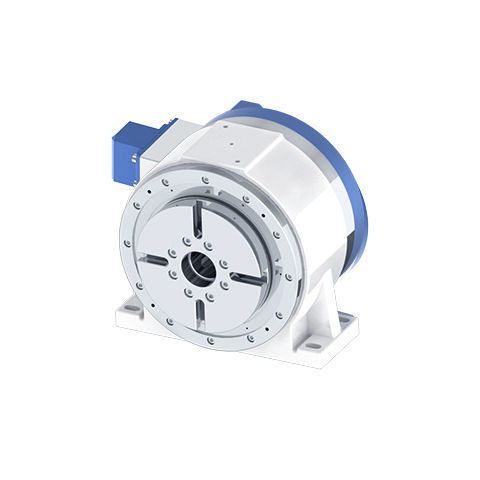

Table rotative entraînée par moteur DZGD-180A11

horizontalepour l'usinage de matériauxCNC

Principalement utilisés dans les machines CNC en tant que composants d'indexation. 1、Haute efficacité Avec une vitesse de révolution maximale de 400 tr/min et une différence par rapport à la table rotative à entraînement externe du type à vis sans fin et à engrenage, elle peut réaliser le traitement à une vitesse élevée et avec une grande efficacité. 2、Couple très élevé Le moteur de couple développé à l'origine adopte une conception innovante, avec une efficacité améliorée de 63% par rapport à celle du moteur général, assurant ainsi un traitement hautement efficace avec un couple très élevé. 3、Ultra-haute précision La table rotative utilise un codeur absolu de très haute précision, avec une précision de positionnement de ±3″ et une précision de positionnement répétitif de ±1″. 4、Force de serrage élevée La structure de serrage de conception innovante a un volume plus petit que le frein à disque traditionnel et améliore 10 fois la vitesse de réponse et 3 fois la rigidité de serrage. 5、Haute stabilité Grâce à l'optimisation de la simulation complète de la structure et à un test complet, la stabilité de l'ensemble de la machine peut être garantie après avoir été utilisée et vérifiée par plus de 10 000 clients de la table rotative DD. Centre pour haute（mm） - 135 Mode de serrage - Air Couple de serrage（Nm） - 235 Battement de surface du disque（mm） - 0.01 Battement radial de la surface du disque (mm) - 0,005 Tension d'alimentation (V) - 220 Vitesse nominale/maximale（Rpm） - 200/250 Couple（Nm） nominal /maximal - 105/332 Courant nominal/maximal (A) - 8.5/30 Précision de positionnement (arc-sec) - ±3 Précision du positionnement répété (arc-sec) - ±1 Unité minimale (degré) - 0,001 Capacité de charge (kg) - 50 Poids (kg) - 66 Niveau de protection - IP66
