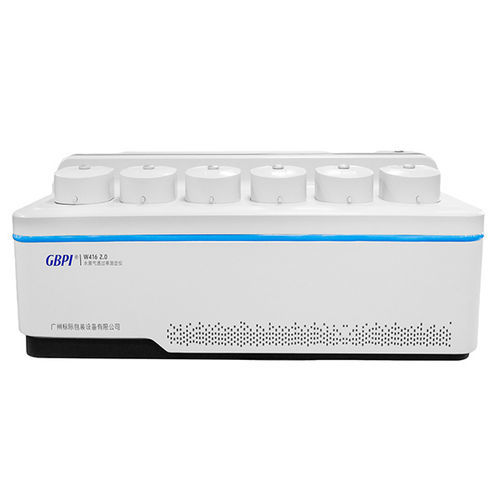

Testeur de taux de transmission de vapeur d'eau W416 2.0

de capteurpour applications pharmaceutiquespour l'industrie électronique

Présentation du produit
Le testeur de perméation vapeur d'eau W416 2.0 est un instrument de mesure de précision développé conformément à GB/T 26253, ASTM F1249 et aux normes internationales. Basé sur une technologie de capteur d'humidité infrarouge brevetée, il permet des mesures WVTR sur une large plage pour matériaux à barrières hautes, moyennes et faibles. Utilisé pour films, feuilles, papiers, emballages et matériaux dans les secteurs agroalimentaire, pharmaceutique, dispositifs médicaux, chimie courante, photovoltaïque et électronique ; adapté aux tests hors ligne et en ligne en emballage.

Principe de test
L'échantillon est immobilisé dans la chambre d'essai, créant un côté humide et un côté sec. De l'air comprimé est injecté côté humide tandis qu'azote sec (gaz vecteur) circule côté sec à un débit contrôlé. Le gradient d'humidité provoque la migration de la vapeur d'eau vers la chambre sèche, transportée vers le capteur infrarouge. La valeur WVTR est calculée à partir du signal électrique du capteur.

Normes conformes

• ISO 15106-2
• ISO 21760-1
• ASTM F1249
• GB/T 26253
• JIS K7129-2
• Pharmacopée chinoise 4010
• YBB 00092003

Spécifications techniques
Item | Valeur
Plage de test | 0,002 ~ 100 g/(m²·24h)
Répétabilité | 0,005 ou 2 % (selon la plus grande valeur)
Résolution | 0,0001 g/(m²·24h)
Plage de température | 15 ~ 45 °C
Précision température | ±0,1 °C
Plage d'humidité | 5 ~ 90 %RH, 100 %RH
Précision humidité | ±1 %RH
Surface de test | 50,24 cm²
Taille d'échantillon | Φ100 mm
Épaisseur d'échantillon | ≤ 3 mm
Chambres d'essai | 6 canaux (données indépendantes)

Principales caractéristiques

• Capteur d'humidité infrarouge breveté, très stable, résolution jusqu'à 0,0001 g/(m²·24h).
• Système de commande pneumatique automatique, serrage d'échantillon en une touche, étanchéité fiable et utilisation simple.
• Contrôle précis température & humidité : ±0,1 °C, ±1 %RH pour des données stables.
• 6 chambres d'essai indépendantes pour un haut débit de mesures.
• Affichage en temps réel de 5 courbes : WVTR-temps, température-temps, humidité-temps, débit-temps, tension-temps.
• Système d'exploitation intelligent avec piste d'audit et gestion multi-niveaux des utilisateurs, conforme aux exigences GMP.
• Étalonnage traçable à des substances étalons nationales (GBW(E)130543 / GBW(E)130544).
• Support pour plateforme IoT laboratoire : gestion distante des données, diagnostic à distance, téléchargement de ressources.

Applications

• Films plastiques — PET, PE, BOPP, films composites, films biodégradables, films métallisés.
• Feuilles — Feuilles rigides pharmaceutiques, feuilles métal-composite, feuilles en caoutchouc.
• Papier & Carton — Papier couché, papier aluminium, matériaux composites papier-plastique.
• Plaques médicales — Pansements, patchs transdermiques, pansements pour soins.
• Composants d'emballage — Flacons, tubes, barquettes, sachets et contenants plastiques.

Caractéristiques / spécifications techniques

• Modèle : W416 2.0
• Plage de test : 0,002 ~ 100 g/(m²·24h)
• Résolution : 0,0001 g/(m²·24h)
• Répétabilité : 0,005 ou 2 % (selon la plus grande valeur)
• Plage de température : 15 ~ 45 °C ; Précision : ±0,1 °C
• Plage d'humidité : 5 ~ 90 %RH, 100 %RH ; Précision : ±1 %RH
• Surface de test : 50,24 cm² ; Taille d'échantillon : Φ100 mm ; Épaisseur d'échantillon : ≤ 3 mm
• Chambres d'essai : 6 canaux indépendants
• Capteur : Capteur d'humidité infrarouge breveté
• Normes : GB/T 26253, ASTM F1249, ISO 15106-2, ISO 21760-1, JIS K7129-2, Pharmacopée chinoise 4010, YBB 00092003
