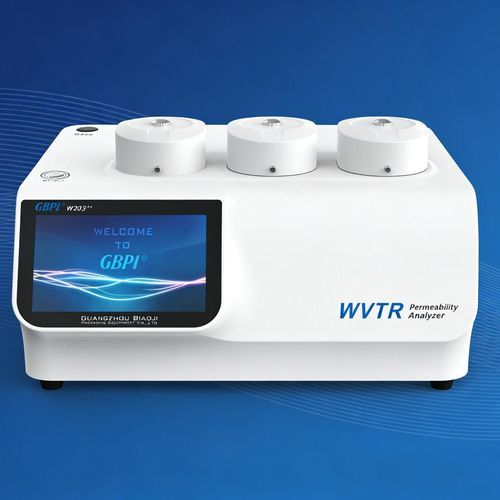

Testeur de taux de transmission de vapeur d'eau W203 2.0

de capteurpour l'industrie électroniquede laboratoire

Introduction du produit
Le W203 2.0 est développé selon le principe de test électrolytique et conçu selon les normes GB/T 21529, ISO 15106-3 et autres normes internationales. Il mesure le taux de transmission de vapeur d'eau (WVTR) des échantillons sous température et humidité contrôlées. Il est destiné aux films et feuilles barrières utilisés dans les écrans, le photovoltaïque, le packaging de puces, la pharmaceutique, l'emballage alimentaire et secteurs associés.

Principe de test
Le W203 2.0 adopte la méthode électrolytique : l'échantillon prétraité est monté entre une chambre humide et une chambre sèche ; de l'azote humidifié circule côté humide et de l'azote sec (gaz vecteur) côté sec à un débit réglé. La vapeur d'eau traversant l'échantillon est entraînée par l'azote sec vers un capteur électrolytique ; le WVTR est calculé à partir du signal électrique du capteur.

Normes conformes

• Pharmacopée chinoise 2025 méthode 4010
• GB/T 21529-2008
• ISO 15106-3
• DIN 53122-2
• YBB 00092003-2015
• ASTM F3299
• JIS K7129-3

Spécifications techniques
Plage de mesure : 0.001 ~ 40 g/(m²·24h) (film & feuille)
Résolution : 0.0001 g/(m²·24h)
Plage de température : 15 ~ 45 °C
Précision température : ±0.1 °C
Plage d'humidité : 5 ~ 90%RH
Précision humidité : ±1%RH
Zone de test : 50.24 cm²
Taille d'échantillon : Ø100 mm
Chambres de test : 3 canaux (données indépendantes)

Caractéristiques principales

• Capteur électrolytique haute sensibilité pour mesures WVTR très faibles adapté aux composants électroniques avancés, photovoltaïque et écrans.
• Système de serrage pneumatique automatique avec verrouillage en une touche assurant une étanchéité constante.
• Contrôle précis de la température et de l'humidité : ±0.1 °C et ±1%RH.
• Trois chambres de test indépendantes pour augmenter le débit d'essais.
• Ecran tactile HD 11,6 pouces affichant les courbes de test en temps réel.
• Système d'exploitation intelligent avec piste d'audit, droits utilisateurs multi-niveaux et conformité GMP.
• Étalonnage avec substances étalons nationales pour des résultats traçables et fiables.

Applications

• Matériaux d'affichage : scellants LCD, films de passivation SiNx, PET modifié, etc.
• Conditionnement de puces : FR-4, résine BT, substrats PI, films ABF, substrats céramiques.
• Matériaux solaires : backsheets, films butyle, Al2O3 par ALD, films EVA/POE.
• Composants d'emballage : tubes pharmaceutiques, bouteilles BFS, tuyaux de perfusion, contenants.
• Pharmacie & alimentation : films et emballages ultra-barrière pour usages médicaux et alimentaires.

Fiche produit

• Brand: GBPI
• Model: W203 2.0
• Origine du produit : CHINA
• Plage de mesure : 0.001 ~ 40 g/(m²·24h)
• Résolution : 0.0001 g/(m²·24h)
• Plage/précision température : 15 ~ 45 °C / ±0.1 °C
• Plage/précision humidité : 5 ~ 90%RH / ±1%RH
• Zone de test : 50.24 cm²
• Taille d'échantillon : Ø100 mm
• Chambres de test : 3 canaux (données indépendantes)
