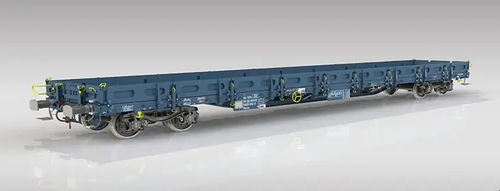

Transporteur à roues Rens

pour la sidérurgieà plate-formepour conteneur

Caractéristiques

• Conçu pour le transport de produits métallurgiques longs (tubes en acier, profils, tôles), de marchandises générales, de matériaux de construction et de véhicules à roues.
• Équipé de 2 trappes frontales rabattables de petite taille, de 8+8 montants rabattables courts ou standards (en variante) et de 9+9 trappes latérales rabattables.
• Plancher métallique en standard ; variante avec plancher bois possible.
• Conception conforme aux normes TSI, EN et UIC ; marquage TEN GE pour la circulation.
• Le sous-châssis est conforme à EN 12663-2 et est prévu pour une utilisation en wagon type Rglns pour le transport de 3 x 20' ou 1 x 40' + 1 x 20' conteneurs.

Capacités

• Chargement par grue depuis le dessus, depuis les côtés après basculement des montants et des trappes latérales, ou depuis l'avant après basculement des trappes frontales pour former une plate-forme de transition.
• Fixation de la charge possible de différentes manières selon les règlements UIC.

Schéma de chargement
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

Paramètres
Charge par essieu : 22,5 t
Écartement : 1435 mm
Gabarit roulant : G1+GI1 – TSI WAG, EN 15273-2
Régime de frein : «S»
Type de frein : GP-A (K)
Vitesse maxi (à vide ou ≤14,5 t/essieu) : 120 km/h
Vitesse maxi (≤22,5 t/essieu) : 100 km/h
Conditions climatiques : T1, T3 – TSI WAG
Rayon minimum (wagon isolé non attelé) : 50 m
Longueur entre tamponnements : 19 900 mm
Poids à vide : ~24,9 t
Charge utile : ~65,1 t
Hauteur de chargement du plancher : 1198 mm
Hauteur trappes avant et latérales (au-dessus du plancher) : ~554 mm
Hauteurs des montants (au-dessus du plancher) : ~564 mm (raccourcis) ; ~1337 mm (standard)
Longueur utile : 18 502 mm
Largeur utile : 2650 mm
Surface de chargement : ~49 m²
Matériau du plancher : métal (variante bois possible)
Type d'essieu : Y25Lsd-KP1V

Spécifications techniques

• Nom du modèle : Rens
• Charge par essieu : 22,5 t
• Écartement : 1435 mm
• Gabarit roulant : G1+GI1 – TSI WAG, EN 15273-2
• Régime de frein : «S»
• Type de frein : GP-A (K)
• Vitesse maxi (à vide ou ≤14,5 t/essieu) : 120 km/h
• Vitesse maxi (≤22,5 t/essieu) : 100 km/h
• Conditions climatiques : T1, T3 – TSI WAG
• Rayon minimum (wagon isolé non attelé) : 50 m
• Longueur entre tamponnements : 19 900 mm
• Poids à vide : environ 24,9 t
• Charge utile : environ 65,1 t
• Hauteur de chargement du plancher : 1198 mm
• Hauteur trappes avant et latérales : environ 554 mm
• Hauteurs des montants : ~564 mm (raccourcis), ~1337 mm (standard)
• Longueur utile : 18 502 mm
• Largeur utile : 2650 mm
• Surface de chargement : ~49 m²
• Matériau du plancher : métal (variante bois possible)
• Type d'essieu : Y25Lsd-KP1V
• Conformité : TSI, EN, UIC ; EN 12663-2 pour le sous-châssis ; marquage TEN GE
