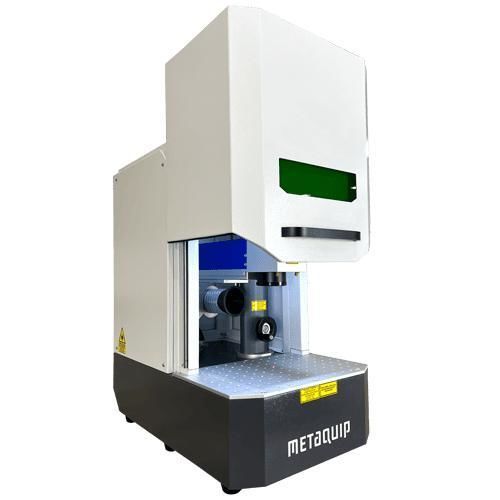

Machine de gravure et marquage laser à fibre pulsé MQ-FBLC-30W

de plastiquede métald'aluminium

Présentation
Le MetaQuip Desktop Cliche est une machine laser de bureau compacte conçue pour la production rapide, flexible et économique de clichés pour la tampographie. Le boîtier fermé fonctionne silencieusement et intègre une extraction d'air industrielle avec filtre HEPA pour un environnement de travail propre.

Caractéristiques principales

• Usage principal : Production de blocs d'impression / clichés pour tampographie.
• Gravure et marquage : Marquage permanent, rapide et propre sur métaux (y compris précieux) et de nombreux plastiques.
• Applications : Industrie créative, bijouterie, marquage industriel (bagues, petites pièces, façades, plaques).
• Puissance laser : 30 W standard (20 W en option).
• Zone de travail : 100 x 100 mm (objectif 70 x 70 mm en option).
• Porte-cliché : Placement rapide et précis des plaques clichés.
• Extraction d'air : Unité d'extraction industrielle avec filtre HEPA fournie.
• Certifications : Certifié CE ; boîtier fermé pour une utilisation sûre (classe laser 3R).

Fonctionnement et logiciel
La machine utilise un laser fibré pulsé haute énergie Raycus (1064 nm) avec tête de balayage XY. Le réglage de la hauteur de focalisation se fait manuellement selon la hauteur de la pièce. Pilotage depuis un ordinateur via le logiciel EzCAD fourni ; LightBurn disponible en option. Formats supportés : AI, DXF, BMP, JPG, PNG, TIF et formats vectoriels/bitmap courants. Le logiciel prend en charge TrueType/SHX/JSF/DMF, codes-barres, texte variable et opérations IO de base.

Conception et espace de travail

• Boîtier fermé compact : Porte coulissante intégrée pour une exploitation sûre.
• Dimensions machine : 62 x 37 x 72 cm (L x l x H).
• Espace intérieur : 29 x 25 x 23 cm ; réglage Z manuel 0–400 mm, hauteur max de pièce 200 mm.

Matériaux et précision

• Matériaux adaptés : Argent, or, titane, acier inoxydable, aluminium, alliages et de nombreux plastiques.
• Précision : Taille de spot très réduite à 1064 nm pour haute résolution ; répétabilité ±0,001 mm ; diamètre minimal du spot 0,01 mm.

Sécurité et environnement

• Modèle fermé : La porte coulissante confine la radiation laser.
• Extraction et filtration : Extraction industrielle fournie avec façade et filtre HEPA ; conforme à ISO 15012-4:2016 pour l'élimination des particules et fumées.

Livré avec

• Machine laser de bureau fermée (objectif 100 x 100 mm).
• Logiciel EzCAD2 et manuel produit/logiciel (disponible en néerlandais, anglais ou allemand).
• Unité d'extraction d'air industrielle avec filtre HEPA.

Options

• Objectifs alternatifs (70 x 70 mm), ordinateur portable avec logiciel installé, module de rotation pour bagues/objets ronds, option LightBurn.

Caractéristiques techniques

• Zone de travail : 100 x 100 mm (option 70 x 70 mm).
• Type de laser : Laser fibré Raycus pulsé haute énergie.
• Longueur d'onde : 1064 nm.
• Fréquence de répétition : 20–100 kHz.
• Puissance laser : 30 W standard (20 W en option).
• Contrôle de sortie : 0–100%.
• Diamètre minimal du spot : 0,01 mm.
• Largeur de ligne minimale : 0,01 mm.
• Vitesse de marquage : 0–12 000 mm/s.
• Vitesse de gravure de caractères : > 800 caractères/s.
• Répétabilité : ±0,001 mm.
• Profondeur de marquage : 0,01–1 mm.
• Refroidissement : Refroidissement par air.
• Tension d'alimentation : 230 Vac ±10%, 50–60 Hz.
• Consommation : < 500 W.
• Table : Axe Z manuel 0–400 mm, hauteur max 200 mm.
• Boîtier : Modèle fermé (connexion pédale).
• Dimensions (L x l x H) : 62 x 37 x 72 cm.
• Poids : 50 kg.
• Contrôle : Via ordinateur avec EzCAD (LightBurn en option).
• Température de fonctionnement : 13–28 °C ; capacité ambiante : −40–70 °C.
• Garantie : 2 ans (durée de vie estimée de la source laser 50k–100k heures selon utilisation).
